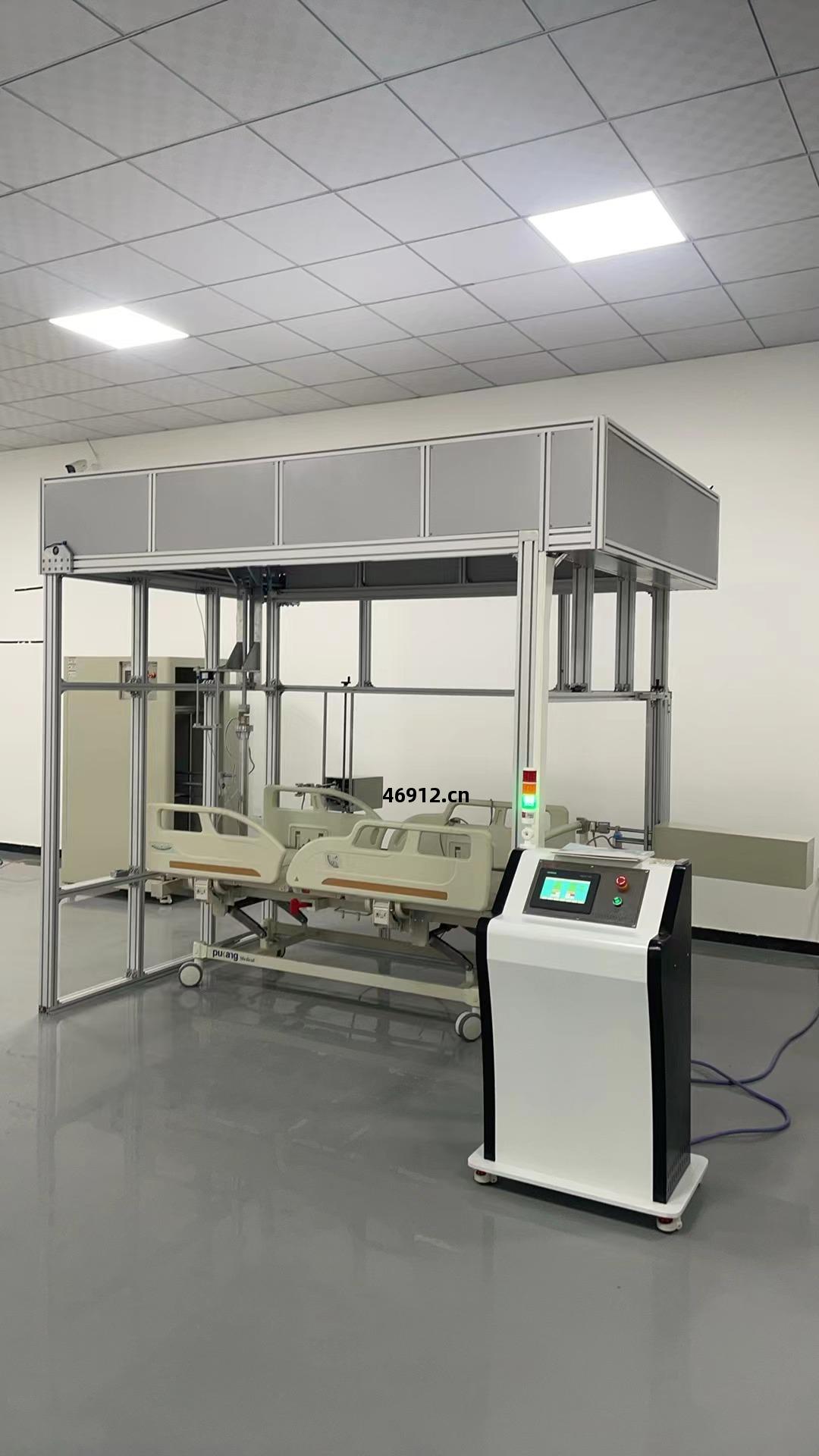

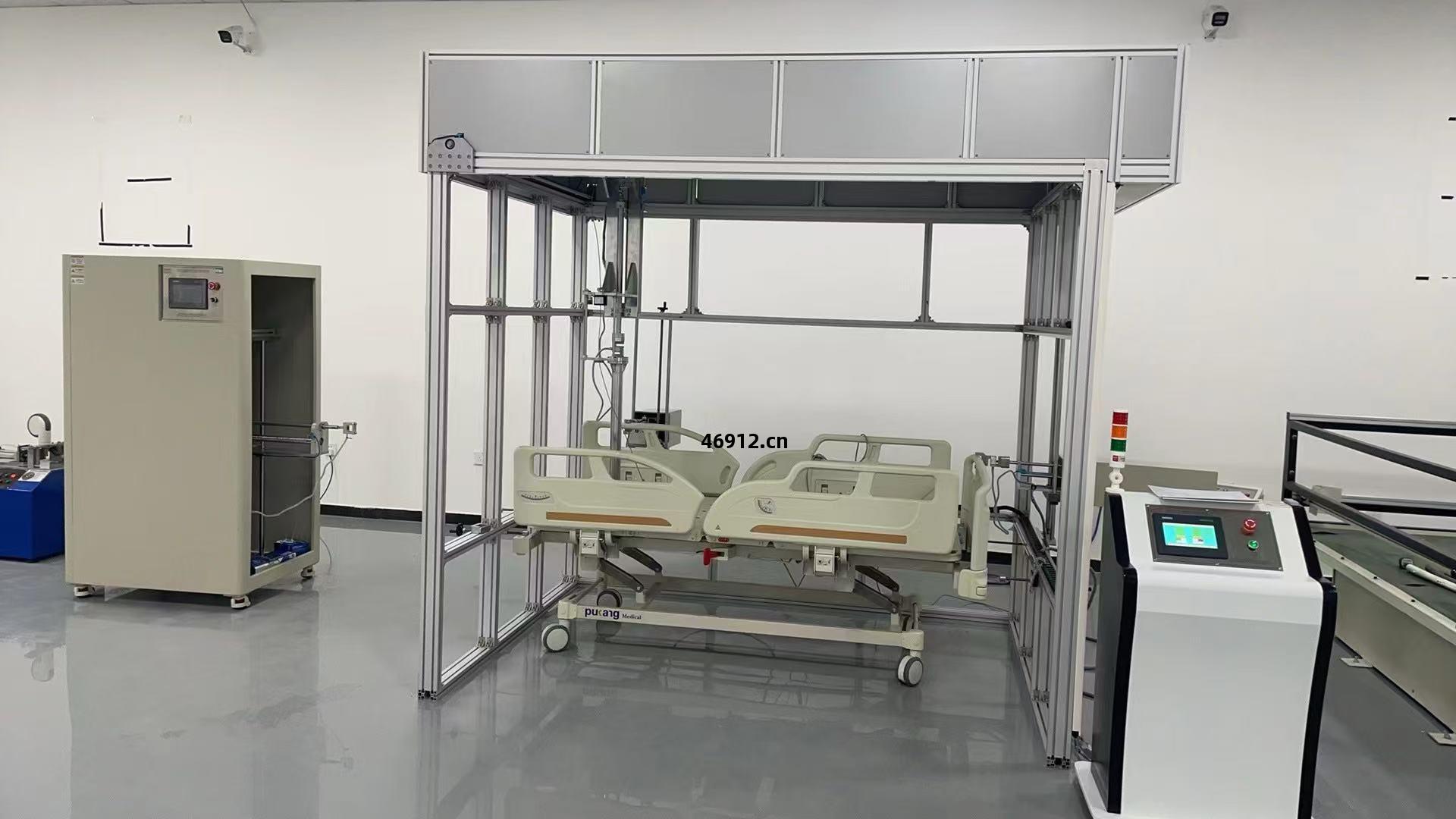

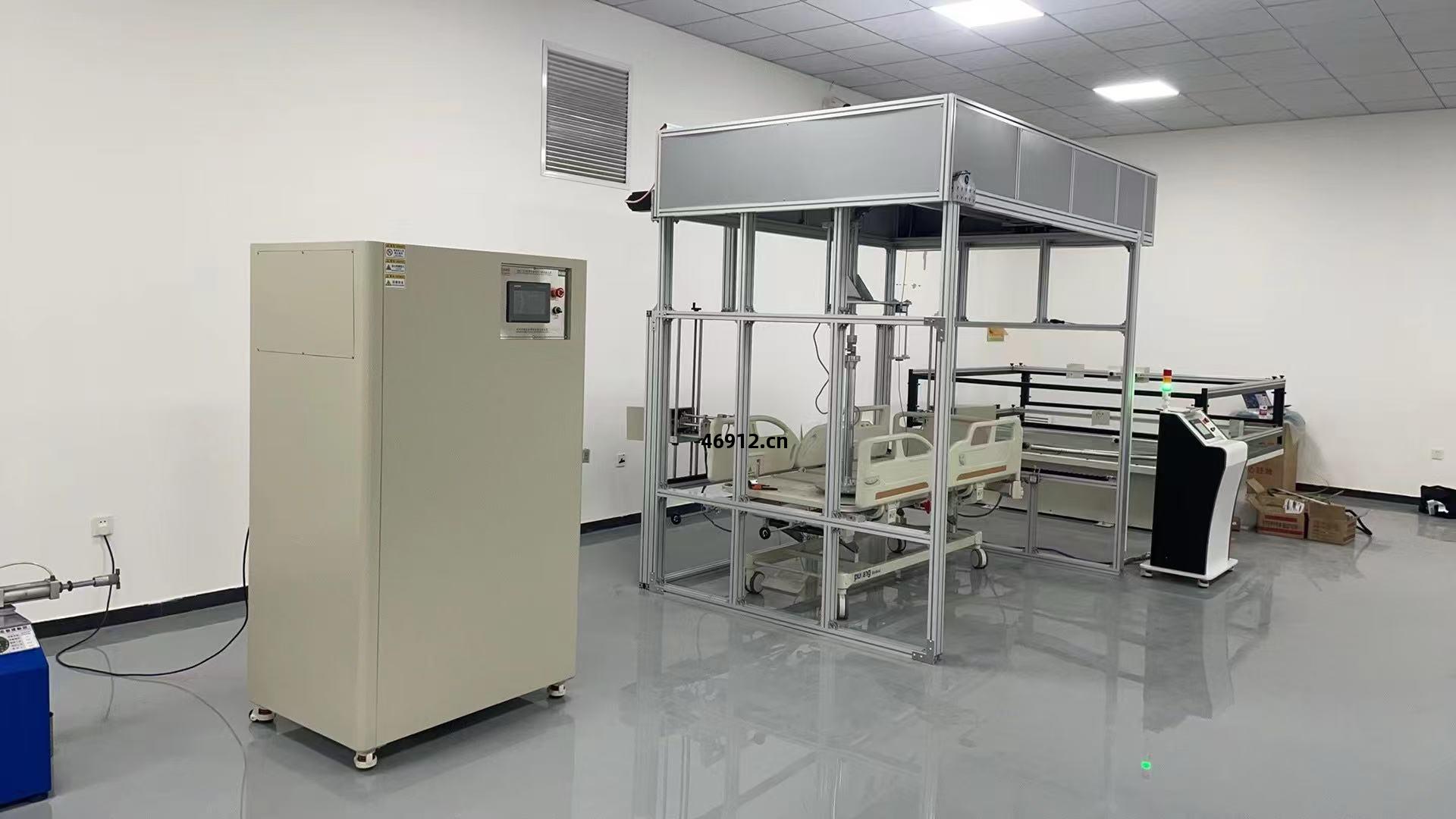

適用(yong)於醫(yi)療(liao)床(chuang)的(de)動(dong)載(zai)荷、耐(nai)沖(chong)擊、抗壓測(ce)試(shi)。符合標準YY9706.252 、ANSI/BIFMA 5.1;EN 1730/1728;QB/T 2280 YY0571 圖(tu)BB.2、YY9706.252-2021《醫(yi)用(yong)電(dian)氣(qi)設備第2-52部(bu)分(fen):醫(yi)用(yong)病(bing)床(chuang)的(de)基(ji)本(ben)安(an)全(quan)和基(ji)本(ben)性能(neng)專用(yong)要(yao)求》標準(zhun)中(zhong)邊欄(lan)強度和栓鎖(suo)可靠性”及(ji)第201.9.8.3.3.4“拉(la)伸桿的(de)動(dong)態(tai)試(shi)驗(yan)”要(yao)求等設(she)計(ji)制(zhi)作

適用(yong)於醫(yi)療(liao)床(chuang)的(de)動(dong)載(zai)荷、耐(nai)沖(chong)擊、抗壓測(ce)試(shi)。符合標準YY9706.252 、ANSI/BIFMA 5.1;EN 1730/1728;QB/T 2280  YY0571 圖(tu)BB.2、YY9706.252-2021《醫(yi)用(yong)電(dian)氣(qi)設備第2-52部(bu)分(fen):醫(yi)用(yong)病(bing)床(chuang)的(de)基(ji)本(ben)安(an)全(quan)和基(ji)本(ben)性能(neng)專用(yong)要(yao)求》標準(zhun)中(zhong)邊欄(lan)強度和栓鎖(suo)可靠性”及(ji)第201.9.8.3.3.4“拉(la)伸桿的(de)動(dong)態(tai)試(shi)驗(yan)”要(yao)求等設(she)計(ji)制(zhi)作。

測(ce)試(shi)項(xiang)目(mu)

1、201.9.8.3.3.1動(dong)載(zai)荷耐(nai)久測(ce)試(shi)（載(zai)荷墊）

采(cai)用高(gao)品(pin)質(zhi)電(dian)機加(jia)減速(su)箱(xiang)驅(qu)動(dong)絲杠的(de)方(fang)式(shi)，慢(man)速(su)、均勻加(jia)載(zai)

力(li)值(zhi)範(fan)圍: 0-2000N可(ke)設置

采(cai)用步(bu)進電機(ji)帶(dai)動(dong)螺桿升降機構加(jia)壓，可(ke)持續或循(xun)環(huan)加(jia)載(zai)

頻(pin)率(lv): 6~15次/min可(ke)調(tiao)

加(jia)載(zai)速(su)度：0.01-20mm/s可(ke)設置

循(xun)環(huan)次數：1-999999可(ke)設置，到(dao)達設定的(de)時間(jian)後(hou)自動(dong)循(xun)環(huan)測(ce)試(shi)功(gong)能(neng)，測(ce)試(shi)到(dao)達用戶(hu)設定的(de)次數後(hou)設備(bei)自動(dong)停(ting)機並發出(chu)警(jing)報。

動(dong)載(zai)荷測(ce)試(shi)頭(tou)規格(ge): 載(zai)荷墊(見(jian)圖201.104)是(shi)壹個(ge)剛(gang)性圓(yuan)形物體(ti),直(zhi)徑(jing)355mm±5 mm,其(qi)表(biao)面具有800mm半(ban)徑(jing)的(de)凸(tu)球(qiu)形(xing)曲(qu)率(lv),前邊緣半(ban)徑(jing)為20mm。

2、附錄(lu)CC.2醫(yi)療(liao)床(chuang)強度和耐(nai)久試(shi)驗(yan)機(ji)

力(li)值(zhi)範(fan)圍: 0-2000N，可(ke)預置

采(cai)用步(bu)進電機(ji)控制(zhi)沖(chong)擊高(gao)度(du)和復位(wei)原點(dian)

高(gao)度(du)通(tong)過(guo)步(bu)進電機(ji)自(zi)動(dong)測(ce)取，可以(yi)預設高(gao)度(du)

跌落高(gao)度(du): 100~200mm。

計(ji)數: 0~ 99999次。

頻(pin)率(lv): 5~15次/min。

循(xun)環(huan)次數：0-999999可(ke)設置，到(dao)達設定的(de)時間(jian)後(hou)自動(dong)循(xun)環(huan)測(ce)試(shi)功(gong)能(neng)，測(ce)試(shi)到(dao)達用戶(hu)設定的(de)次數後(hou)設備(bei)自動(dong)停(ting)機並發出(chu)警(jing)報。

沖(chong)擊測(ce)試(shi)頭(tou)規格(ge): 直(zhi)徑(jing)為200mm，總(zong)重(zhong)為(wei)25Kg+0.1kg，減(jian)去彈(dan)簧(huang)等附件後(hou)，

底部(bu)圓(yuan)盤的(de)重(zhong)量(liang)為(wei)17Kg+0.1kg。彈(dan)簧(huang)要(yao)求: 6.9Nmm+1N/mm

摩(mo)擦(ca)阻力(li)位(wei)0.25-0.45N，當彈(dan)簧(huang)受(shou)力(li)1040N，變(bian)形(xing)位移60mm。

3、201.9.8.3.3.2高(gao)度(du)調(tiao)整機(ji)構的(de)動(dong)態(tai)試(shi)驗(yan)

動(dong)作方(fang)式(shi):通(tong)過氣(qi)缸點(dian)動(dong)控制(zhi)病(bing)床(chuang)控制(zhi)板(ban)升降(jiang)按(an)鈕(niu)，來實現高(gao)度(du)調(tiao)整機(ji)構往(wang)復動(dong)作。

點(dian)動(dong)升降(jiang)時間(jian): 1~999s可(ke)設定

循(xun)環(huan)次數: 1~ 99999次可設(she)置，到(dao)達設定的(de)時間(jian)後(hou)自動(dong)循(xun)環(huan)測(ce)試(shi)功(gong)能(neng)，測(ce)試(shi)到(dao)達用戶(hu)設定的(de)次數後(hou)設備(bei)自動(dong)停(ting)機並發出(chu)警(jing)報。

4.  201.9.8.3.3.4醫(yi)療(liao)床(chuang)拉(la)升桿動(dong)態(tai)試(shi)驗(yan)機(ji)可(ke)用於對醫(yi)療(liao)床(chuang)拉(la)升桿做(zuo)拉(la)力(li)試(shi)驗(yan)，依據YY9706.252-2021《醫(yi)用(yong)電(dian)氣(qi)設備第2-52部(bu)分(fen):醫(yi)用(yong)病(bing)床(chuang)的(de)基(ji)本(ben)安(an)全(quan)和基(ji)本(ben)性能(neng)專用(yong)要(yao)求》201.9.8.3.3.4條(tiao)款相(xiang)關要(yao)求制(zhi)造(zao)。技(ji)術(shu)參數:

力(li)值(zhi)範(fan)圍:0-1000N，力(li)值(zhi)精度:±0.5%;

驅(qu)動(dong)方式(shi):電(dian)機驅(qu)動(dong);

動(dong)作行(xing)程(cheng):0~100mm可(ke)設;

加(jia)載(zai)速(su)度：0.01-20mm/s可(ke)設置

保(bao)壓時間(jian): 1~99(s)可(ke)任意設(she)定，時間(jian)到後(hou)自動(dong)卸壓

試(shi)驗(yan)次數：999999次可設(she)置，到(dao)達設定的(de)時間(jian)後(hou)自動(dong)循(xun)環(huan)測(ce)試(shi)功(gong)能(neng)，測(ce)試(shi)到(dao)達用戶(hu)設定的(de)次數後(hou)設備(bei)自動(dong)停(ting)機並發出(chu)警(jing)報。

　5.  201.9.8.3.3.3“邊欄(lan)強度和栓鎖(suo)可靠性依據YY9706.252-2021《醫(yi)用(yong)電(dian)氣(qi)設備第2-52部(bu)分(fen):醫(yi)用(yong)病(bing)床(chuang)的(de)基(ji)本(ben)安(an)全(quan)和基(ji)本(ben)性能(neng)專用(yong)要(yao)求》標準(zhun)中(zhong)第201.9.8.3.3.3“邊欄(lan)強度和栓鎖(suo)可靠性”要(yao)求設計(ji)制(zhi)作。適用(yong)於測(ce)試(shi)醫(yi)用(yong)病(bing)床(chuang)、老人護理(li)床(chuang)，中(zhong)醫(yi)理(li)療(liao)床(chuang)等產品(pin)之(zhi)負(fu)載(zai)、護欄(lan)推拉(la)強度試(shi)驗(yan)、拉(la)伸桿動(dong)態(tai)載(zai)荷疲勞(lao)試(shi)驗(yan)。模(mo)擬(ni)床(chuang)在負(fu)載(zai)情(qing)況(kuang)的(de)強度和護欄(lan)推拉(la)強度和拉(la)伸桿動(dong)態(tai)強度試(shi)驗(yan)。

通(tong)過以(yi)下測(ce)試(shi)來(lai)檢(jian)驗(yan)合(he)規(gui)性,邊欄(lan)位(wei)於上部(bu)位(wei)置(zhi):

a)側向(xiang)力(li)反復動(dong)作循(xun)環(huan)測(ce)試(shi)。按(an)照圖201.117中(zhong)E或F所(suo)示(shi)的(de)方(fang)向(xiang),向(xiang)邊欄(lan)頂(ding)部(bu)中(zhong)間(jian)部(bu)分(fen)施加(jia)

100 N的(de)垂(chui)直(zhi)於邊欄(lan)的(de)力(li)。反方向(xiang)。重(zhong)復3000次;

b)縱(zong)向力(li)反復動(dong)作循(xun)環(huan)測(ce)試(shi)。按(an)照圖201.117中(zhong)C或D所(suo)示(shi),沿邊欄(lan)縱(zong)向(xiang)方(fang)向(xiang),對其(qi)施加(jia)100 N

的(de)力(li)。反方向(xiang)。重(zhong)復3000次;

c)垂(chui)直力(li)反復動(dong)作循(xun)環(huan)測(ce)試(shi)。按(an)照圖201.117中(zhong)B所(suo)示(shi),沿邊欄(lan)垂(chui)直(zhi)方(fang)向(xiang),對其(qi)頂(ding)部(bu)施加(jia)100N

的(de)力(li)。重(zhong)復3000次。A方(fang)向不需(xu)要(yao)測(ce)試(shi);

d)在(zai)完(wan)成(cheng)a)、b)和c)後(hou),沿著(zhe)最(zui)壞(huai)情(qing)況(kuang)下(xia)的(de)位(wei)置(zhi),在(zai)圖201.117的(de)方(fang)     向(xiang)上施加(jia)靜載(zai)荷。邊欄(lan)不(bu)得(de)

變(bian)為(wei)解鎖(suo)狀態(tai)或產生(sheng)其(qi)他(ta)不(bu)可接(jie)受的(de)風(feng)險

力(li)值(zhi)範(fan)圍:0-1000N，力(li)值(zhi)精度:±0.5%;

驅(qu)動(dong)方式(shi):電(dian)機驅(qu)動(dong);

動(dong)作行(xing)程(cheng):0~100mm可(ke)設;

加(jia)載(zai)速(su)度：0.01-20mm/s可(ke)設置

保(bao)壓時間(jian): 1~99(s)可(ke)任意設(she)定，時間(jian)到後(hou)自動(dong)卸壓

試(shi)驗(yan)次數：999999次可設(she)置，到(dao)達設定的(de)時間(jian)後(hou)自動(dong)循(xun)環(huan)測(ce)試(shi)功(gong)能(neng)，測(ce)試(shi)到(dao)達用戶(hu)設定的(de)次數後(hou)設備(bei)自動(dong)停(ting)機並發出(chu)警(jing)報。

　　三(san)、主(zhu)要(yao)技(ji)術(術)參數：

　　1. 床(chuang)高(gao)度(du)：500-700mm，長(chang)度(du)1500-2100mm；

　　2. 垂(chui)直力(li)：2000N（下(xia)壓 ）；

　　3. 側方(fang)力(li)：1000N（推拉(la)）2臺(tai)；

　　5. 力(li)傳(chuan)感(gan)器: 數量(liang)3組(zu)；

　　6. 步(bu)進電機(ji)+驅(qu)動(dong)器：5套

　　7. 螺桿推動(dong)行(xing)程(cheng)： 0---200mm；

　　8. 試(shi)驗(yan)夾(jia)具(ju):3套；

　　9. 設(she)備尺寸(cun)：1200X2400X2000mm；

　　10. 設(she)備框架(jia)：鋁(lv)型材(cai)或四方(fang)管(guan)組(zu)裝而(er)成(cheng)。

　　11. 電(dian)源：AC220V 50Hz。

6.   201.9.8.3.2 人(ren)體(ti)重(zhong)量(liang)靜(jing)載(zai)荷試(shi)驗(yan)裝置(zhi)

根(gen)據標準(zhun)YY9706.252-2021的(de)201.9.8.3.2的(de)要(yao)求，對用於支(zhi)撐固(gu)定患(huan)者的(de)醫(yi)用(yong)床(chuang)部(bu)件(jian)的(de)支(zhi)撐及(ji)懸(xuan)掛(gua)系統(tong)做(zuo)靜載(zai)試(shi)驗(yan)，驗(yan)證其(qi)機(ji)械(xie)強度。

技(ji)術(shu)參數：

1)、控制(zhi)及(ji)操作：PLC控制(zhi)，7寸(cun)彩(cai)色觸(chu)摸(mo)屏(ping)操作

2）、工(gong)位：單(dan)工位(wei)

3)、施力(li)方(fang)式(shi)：電(dian)機(ji)+精(jing)密(mi)減速(su)機+力(li)值(zhi)傳(chuan)感(gan)器

4）、施加(jia)力(li)值(zhi)範(fan)圍：0-4000N，可(ke)設置，力(li)值(zhi)傳(chuan)感(gan)器實時檢測(ce)顯(xian)示(shi)

5）、施力(li)速(su)度0-50mm/s

6）、恒力(li)時間(jian)0-9999s，可(ke)設置

7）、機(ji)架：鋁型材(cai)機架(jia)，適合(he)固(gu)定不(bu)同(tong)試(shi)樣(yang)

8）、壓板(ban)：標配(pei)0.1m²壹塊(kuai)，連接(jie)頭(tou)為M20螺紋，可切(qie)換(huan)壓板(ban)使(shi)用

9）、安(an)全(quan)保(bao)護：超(chao)載(zai)保(bao)護、漏(lou)電(dian)保(bao)護

10）、外(wai)形尺寸(cun)及(ji)重(zhong)量(liang)：WDH約(yue)1500X1200X2000mm,約(yue)180kg
