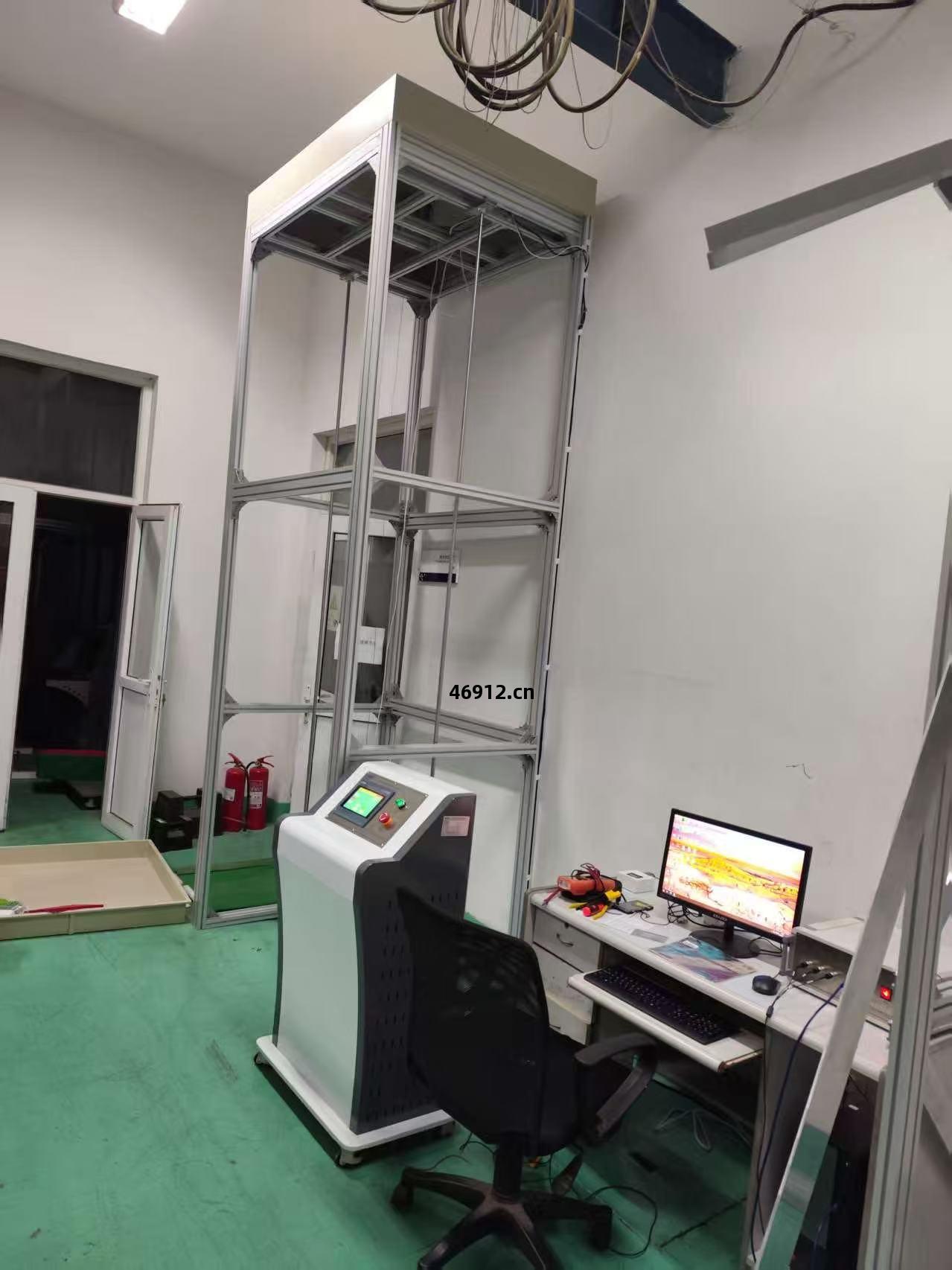

GB/T30228運動場(chang)地地(di)面(mian)沖擊(ji)衰減(jian)性能測試(shi)儀(yi)用於模(mo)擬並(bing)檢(jian)測摔(shuai)倒(dao)後(hou)地面(mian)對(dui)頭(tou)部(bu)的(de)沖擊(ji)性(xing)能，能夠準確的(de)對(dui)運動場(chang)地頭(tou)部(bu)沖擊(ji)HIC量(liang)值進行(xing)測(ce)量(liang)

2.1

運動場(chang)地 playground

為開展健(jian)身(shen)、訓練(lian)和(he)競(jing)賽(sai)等體(ti)育(yu)運動而(er)設置(zhi)的(de)場(chang)地。

2.2

運動場(chang)地地(di)面(mian) playgroundsurfacing

用於鋪在運動場(chang)地表(biao)面(mian)的(de)壹種(zhong)人工或(huo)天(tian)然(ran)材(cai)料(liao),也(ye)稱為運動場(chang)地面(mian)層。

2.3

沖(chong)擊(ji)衰減(jian) impactattenuation

運動場(chang)地地(di)面(mian)通過(guo)局(ju)部形變(bian)或(huo)位移減少峰值沖擊(ji)力(li)或(huo)峰(feng)值加速度的(de)特性(xing)。

2.4

臨(lin)界跌(die)落高度 criticalfallheight;CFH

在規(gui)定(ding)的(de)試驗條件下(xia),運動場(chang)地地(di)面(mian)滿(man)足沖擊(ji)衰減(jian)性能的(de)最(zui)大(da)跌落高度。

2.5

頭(tou)部(bu)損(sun)傷(shang)評(ping)價值 headinjurycriterion(HIC)value

在規(gui)定(ding)的(de)試驗條件下(xia),推(tui)斷由(you)跌落沖擊(ji)過(guo)程(cheng)中引(yin)起(qi)的(de)人體(ti)頭(tou)部(bu)傷(shang)害(hai)程(cheng)度的(de)特征值。

2.6

最(zui)大(da)加速度 maximumacceleration

Gmax

模(mo)擬頭(tou)沖(chong)擊(ji)加(jia)速度的(de)最(zui)大(da)值,以(yi)重(zhong)力加速度g 的(de)倍數(shu)表(biao)示。

模(mo)擬頭(tou),符(fu)合下(xia)列要求: ———使(shi)用(yong)材(cai)料(liao)牌(pai)號為6061,熱(re)處理方式(shi)為 T6的(de)鋁(lv)合(he)金(jin),加(jia)工成(cheng)直(zhi)徑(jing)為160mm±5 mm,質(zhi)量(liang)為 4.6kg±0.05kg的(de)半(ban)球; ———三維(wei)加速度傳感器(qi)應(ying)安(an)裝(zhuang)在模(mo)擬頭(tou)的(de)重(zhong)心(xin)上(shang); 3 GB30228—2013 ———壹維加速度傳感器(qi)安(an)裝(zhuang)時其(qi)軸(zhou)線應(ying)與(yu)模(mo)擬頭(tou)軸(zhou)線重(zhong)合,其偏差(cha)應(ying)小(xiao)於5°; ———模(mo)擬頭(tou)與(yu)加速度傳感器(qi)應(ying)緊密結(jie)合(he)且無間隙,不(bu)受震(zhen)動和(he)沖(chong)擊(ji)的(de)影響(xiang)。 5.1.2.2.3 當使用(yong)壹(yi)維加(jia)速度傳感器(qi)時,應(ying)有(you)壹個導軌引(yin)導模(mo)擬頭(tou)垂直下落。 5.1.2.2.4 沖擊(ji)測(ce)量(liang)系(xi)統,包(bao)括(kuo)加速度測量(liang)系(xi)統、記(ji)錄裝(zhuang)置和(he)頭(tou)部(bu)損(sun)傷(shang)評(ping)價值(HIC)計算(suan)程(cheng)序。 ———加(jia)速度測量(liang)系(xi)統:測量(liang)頻率(lv)範圍在0.3Hz~1000Hz,振(zhen)幅誤(wu)差(cha)應(ying)小(xiao)於5%; ———記(ji)錄裝(zhuang)置,采樣(yang)頻率(lv)不(bu)小於10kHz; ———按(an)式(shi)(1)計(ji)算(suan) HIC值。 5.1.2.2.5 高度測量(liang)設(she)備(bei),精(jing)度為1mm。 5.1.2.2.6 釋(shi)放系(xi)統,不(bu)產生(sheng)使模(mo)擬頭(tou)旋(xuan)轉的(de)力矩(ju)或(huo)任何(he)形式的(de)力的(de)裝置(zhi)。

2.7

松散顆粒(li)材(cai)料(liao) looseparticulatematerial

小(xiao)的(de)、獨立分開的(de)、可以(yi)移動的(de)材(cai)料(liao),如(ru):砂子、砂礫(li)、木(mu)片(pian)、碎(sui)橡膠等。

2.8

點(dian)彈性(xing)運動場(chang)地地(di)面(mian) point-elasticsportssurface

在受(shou)到點作(zuo)用(yong)力的(de)情況(kuang)下,受(shou)力點或(huo)非(fei)常靠近受(shou)力(li)點(dian)位置(zhi)發(fa)生(sheng)形變(bian)的(de)面(mian)層,如(ru):塑(su)膠場(chang)地。

2.9

面(mian)彈性(xing)運動場(chang)地面(mian)層 area-elasticsportssurface

在受(shou)到點作(zuo)用(yong)力的(de)情況(kuang)下,受(shou)力點周圍較大(da)區(qu)域(yu)發(fa)生(sheng)形變(bian)的(de)面(mian)層,如(ru):運動木地(di)板(ban)場(chang)地。

4.1.1 當運動場(chang)設施的(de)跌落高度大於600mm 時,在整(zheng)個(ge)碰(peng)撞區(qu)域(yu)應(ying)安(an)裝(zhuang)具(ju)有(you)沖擊(ji)衰減(jian)性的(de)運動場(chang)地

地(di)面(mian),其臨(lin)界跌(die)落高度應(ying)大(da)於設施的(de)跌落高度。

4.1.2 運動場(chang)地地(di)面(mian)的(de)沖擊(ji)衰減(jian)性能的(de)指標(biao)應(ying)符(fu)合最(zui)大(da)加速度(Gmax)不(bu)大於200g 和(he)頭(tou)部(bu)損(sun)傷(shang)評(ping)價值

(HIC)不(bu)大於1000。

主要技術(shu)參數(shu)：

1、模(mo)擬頭(tou)：

1）重(zhong)量(liang)：質(zhi)量(liang)為4.6Kg±0.05Kg，半(ban)球形；

2）直(zhi)徑(jing)：￠160mm±5mm；

3）材(cai)質：6061-T6鋁(lv)合(he)金(jin)；

2、測(ce)量(liang)帶(dai)寬(kuan)：100KHz；

3、加(jia)速度傳感器(qi)量(liang)程(cheng)：0～500g，±5g；

4、測(ce)量(liang)頻率(lv)範圍：0.3Hz～1000HZ；振(zhen)幅誤(wu)差(cha)：＜5%。

5、自(zi)由(you)落體沖(chong)擊(ji)高(gao)度：不(bu)低於3m，精(jing)度1mm；

6、釋(shi)放系(xi)統：電磁(ci)鐵(tie)釋(shi)放（不(bu)產生(sheng)使模(mo)擬頭(tou)旋(xuan)轉的(de)力矩(ju)或(huo)任何(he)形式的(de)力） ；

7、功(gong)能：測量(liang)頭(tou)部(bu)傷(shang)害(hai)判據HIC，測(ce)量(liang)最(zui)大(da)加速度Gmax，測(ce)量(liang)顯示頭(tou)狀(zhuang)落體著地時減(jian)速度變(bian)化(hua)曲(qu)線a(t)。
