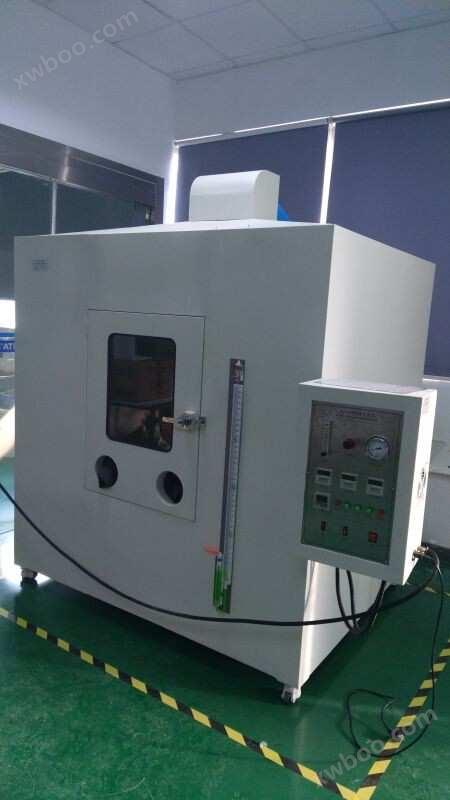

UL1581電(dian)線電(dian)纜燃(ran)燒(shao)試驗(yan)機(ji)​是嚴格(ge)按照(zhao) 並(bing)得到廣州(zhou)美(mei)華 UL 公司的認可，完(wan)全(quan)符合 VW-1 （ Vertical-specimen ） Flame Test 燃(ran)燒(shao)試驗(yan)標準。經濟(ji)適(shi)用(yong)並(bing)大量(liang)被(bei)電(dian)線電(dian)纜行(xing)業(ye)廣為(wei)使(shi)用(yong)。UL1581電(dian)線電(dian)纜燃(ran)燒(shao)試驗(yan)機(ji)

UL1581電(dian)線電(dian)纜燃(ran)燒(shao)試驗(yan)機(ji)設備(bei)概述：UL1581燃(ran)燒(shao)試驗(yan)機(ji)是嚴格(ge)按照(zhao) UL1581 sect 1080.1~1080.14 標準生產，並得(de)到(dao)廣(guang)州(zhou)美(mei)華 UL 公司的認可，完(wan)全(quan)符合 VW-1 （ Vertical-specimen ） Flame Test 燃(ran)燒(shao)試驗(yan)標準。經濟(ji)適(shi)用(yong)並(bing)大量(liang)被(bei)電(dian)線電(dian)纜行(xing)業(ye)廣為(wei)使(shi)用(yong)。參(can)數(shu)詳(xiang)細(xi)如下：

整(zheng)個(ge)試(shi)驗(yan)在壹個(ge)體(ti)積為(wei) 4.32 立方(fang)米(mi) 密(mi)封的試驗(yan)室(shi)進(jin)行(xing)。 試(shi)驗方(fang)法(fa)：調(tiao)節好火焰高度(du)，將(jiang)火焰頂端(duan)置(zhi)於(yu)試件下(xia)，燃(ran)燒(shao) 15 秒，熄滅(mie) 15 秒，重(zhong)復(fu) 5 次(ci)後檢查試件被(bei)焚(fen)情(qing)形，可設(she)定燃(ran)燒(shao) , 熄滅(mie)時間(jian)及重(zhong)復(fu)次(ci)數(shu)，並可自(zi)動操作。適用(yong)於(yu) UL1581 、 UL13 、 UL444 、 UL1655 之 VW-1 以及 CSA 之 FT-1 、 FT-2 。

UL1581電(dian)線電(dian)纜燃(ran)燒(shao)試驗(yan)機(ji)主要(yao)參考標(biao)準：本試驗裝(zhuang)置(zhi)滿(man)足 UL1581-2001 第 1060 節（垂直(zhi)燃(ran)燒(shao)和 FT1 試驗）、 1080 節（ VW-1 燃(ran)燒(shao)試驗(yan)）、 1090 節 （電(dian)器用(yong)線(xian)水平燃(ran)燒(shao)試驗(yan)）、 1100 節（水平(ping)試樣 /FT2 燃(ran)燒(shao)試驗(yan)）要求。

試驗箱(xiang)體(ti)

（ 1 ）本試驗(yan)箱(xiang)體(ti)采(cai)用(yong)鋁(lv)合金框架＋電(dian)解(jie)板靜電(dian)噴(pen)塗，具有(you)外(wai)觀(guan)美(mei)觀(guan)、防(fang)銹防(fang)腐(fu)等特(te)點(dian)

（ 2 ）箱(xiang)體(ti)頂部(bu)設有(you)強力抽風排(pai)煙(yan)系統(tong)，在試(shi)驗完(wan)成(cheng)時，與(yu)送風系統(tong)同時打開(kai)，能將(jiang)廢(fei)氣(qi)排(pai)出(chu)到(dao)室(shi)外(wai)；試(shi)驗(yan)過(guo)程(cheng)中，此系統(tong)為(wei)封(feng)閉(bi)狀(zhuang)態(tai)。

（ 3 ）箱(xiang)體(ti)後側(ce)面(mian)設(she)有(you)送風門。在試(shi)驗完(wan)成(cheng)時，抽(chou)風系統(tong)打開(kai)時，向箱(xiang)內(nei)送風，試驗過程(cheng)中(zhong)，此封(feng)閉(bi)需(xu)關(guan)閉(bi)。

（ 4 ）箱(xiang)體(ti)正(zheng)面設有(you)試驗過程(cheng)中可以(yi)密(mi)封的鋼化(hua)玻(bo)璃(li)觀(guan)察窗，便(bian)於觀(guan)察試(shi)驗情(qing)況(kuang)。

（ 5 ）在玻(bo)璃觀察窗下(xia)方(fang)開(kai)有(you)壹個(ge)可以(yi)將(jiang)手和胳膊(bo)伸(shen)到(dao)試(shi)驗(yan)箱(xiang)的進(jin)行(xing)操作的孔，此孔裝(zhuang)有(you)密(mi)封手(shou)套(tao)，操作者利(li)用(yong)密(mi)封手(shou)套(tao)進(jin)行(xing)操作燃(ran)燒(shao)噴(pen)燈。

（ 6 ）試驗箱(xiang)體(ti)積規格：有(you)效(xiao)空間(jian) 2.4m ( 長(chang) )*1m( 寬 )*1.8m( 高 ) ， 容(rong)積： 4.32m3 。外(wai)形尺寸(cun) 2.4m ( 長(chang) )*1m( 寬 )*2.5m( 高 ) 。

UL1581電(dian)線電(dian)纜燃(ran)燒(shao)試驗(yan)機(ji)測溫系統(tong)

（ 1 ）熱(re)傳感器(qi)（銅制(zhi)導管(guan)和熱(re)電(dian)偶） — 導管(guan)結構應(ying)為(wei)傳(chuan)導率(lv)極(ji)高的電(dian)解(jie)

銅。長(chang)度(du)為(wei) 19.14±0.02mm

（ 2 ） K 型熱(re)電(dian)耦，配(pei) 0.5mm 直徑(jing)的不銹鋼(gang)管(guan)做外(wai)套(tao)。

（ 3 ）數(shu)顯(xian)臺(tai)灣(wan)泰(tai)仕溫度(du)表(biao)和英國(guo)進(jin)口(kou) K 型熱(re)電(dian)偶相(xiang)匹(pi)配(pei)。讀數(shu)大於(yu) 1000 ℃ 。

（ 4 ）整(zheng)過(guo)測(ce)試(shi)系統(tong)為(wei)：活(huo)動式(shi)，測溫時將(jiang)其(qi)置(zhi)於(yu)試驗(yan)箱(xiang)內(nei)，進(jin)行(xing)測(ce)溫。

（ 5 ）配(pei)備(bei)電(dian)子秒表(biao)：**到 0.1S （在測(ce)溫校驗(yan)時備(bei)用(yong)）

試(shi)驗裝置(zhi)及試(shi)驗(yan)夾具(ju)

（ 1 ）主要夾(jia)具：試驗(yan)支(zhi)架(jia)與(yu)燃(ran)燒(shao)噴(pen)燈

（ 2 ）試驗支(zhi)架(jia)：由不(bu)銹鋼(gang)制(zhi)作，分(fen)水(shui)平支(zhi)架(jia)與(yu)垂直支(zhi)架(jia)獨(du)立式(shi)，即 FT1 、 FT2 、

VW-1 三種(zhong)規(gui)格(ge)。垂(chui)直支(zhi)架(jia)與(yu)噴(pen)燈所在平(ping)面與(yu)觀察窗平(ping)面(mian)平行(xing)，便(bian)於觀(guan)察與(yu)操作。

（ 3 ）燃(ran)燒(shao)噴(pen)燈（ UL1581 指定噴(pen)燈）：滿足 ASTM D 5025-99 要求，標(biao)準功率(lv)：垂(chui)直(zhi)噴(pen)燈為(wei) 500W ，水平噴(pen)燈為(wei) 225W ，噴(pen)火口(kou)直徑(jing)： 0.90±0.03mm ，噴(pen)口燈長(chang)度(du)： 1.60±0.05mm ，噴(pen)口距(ju)空氣(qi)進(jin)口(kou)高度(du)為(wei) 102mm ；噴(pen)燈角度(du)：水(shui)平為(wei) 90 度(du)，垂(chui)直為(wei) 20 度(du)（縱(zong)向軸線保(bao)持在垂(chui)直平面上且(qie)與(yu)垂直方(fang)向產(chan)生(sheng) 20° 的夾角）

（ 4 ）楔(xie)形架：增(zeng)加(jia)楔(xie)子，噴(pen)燈安(an)要(yao)求安(an)裝(zhuang)在楔(xie)子上(shang)，並(bing)能方(fang)便(bian)移(yi)動，同(tong)時能(neng)**移(yi)回到規(gui)定位(wei)置(zhi)。

（ 5 ）配(pei)備(bei)可以(yi)測量(liang)水(shui)平(ping)和垂直(zhi)燃(ran)燒(shao)時內(nei)、外(wai)焰的標尺壹套(tao)。

（ 6 ）配(pei)備(bei) 500mm **到 1mm 的鋼尺壹把，以備試(shi)驗用(yong)。

UL1581電(dian)線電(dian)纜燃(ran)燒(shao)試驗(yan)機(ji)流(liu)量(liang)控(kong)制(zhi)系統(tong)：

（ 1 ）主要包括：流(liu)量(liang)計(ji)、減(jian)壓(ya)閥、背壓(ya)力管(guan)

（ 2 ）流(liu)量(liang)計(ji)：流(liu)量(liang)量(liang)程(cheng) 1000ml/min

（ 3 ）燃(ran)燒(shao)減壓(ya)閥： 1 個，可將(jiang)氣體(ti)流(liu)量(liang)調(tiao)節器至 10 磅(bang) / 立方(fang)英(ying)寸(cun)

（ 4 ）背壓(ya)力管(guan)：水柱(zhu)高度(du)精(jing)度(du)到(dao) 5mm 或(huo)以下(xia)

（ 5 ）背壓(ya)力液體(ti)：為(wei)紅油(you)或(huo)綠油(you)

UL1581電(dian)線電(dian)纜燃(ran)燒(shao)試驗(yan)機(ji)計(ji)時系統(tong)與(yu)燃(ran)燒(shao)次(ci)數(shu)累計(ji)系統(tong) ：

本試(shi)驗裝(zhuang)置(zhi)提(ti)供(gong)燃(ran)燒(shao)次(ci)數(shu)、燃(ran)燒(shao)計(ji)時、持燃(ran)燒(shao)計(ji)時與(yu)延燃(ran)計(ji)時三(san)個(ge)計(ji)時系統(tong)，三個(ge)計(ji)時器(qi)的功能(neng)如下(xia)：

燃(ran)燒(shao)計(ji)時：當燃(ran)燒(shao)著(zhe)了(le)的噴(pen)燈到達規(gui)定(ding)位(wei)置(zhi)時，自(zi)動記(ji)錄噴(pen)火時間(jian)（按規(gui)定(ding)設定：如燃(ran)燒(shao) 15S ），試驗員(yuan)

通(tong)過(guo)觀(guan)察(cha)所設定(ding)的時間(jian)，當噴(pen)火時間(jian)到達(da)瞬(shun)間(jian)，手很(hen)快(kuai)轉動楔(xie)形架，移(yi)開噴(pen)燈。

持燃(ran)計(ji)時：當上述燃(ran)燒(shao)計(ji)時到(dao)達(da)後，此計(ji)時器(qi)自(zi)動計(ji)時；如(ru)果(guo)在規(gui)定時間(jian)（如：停(ting)止供(gong)火 15S ），此過(guo)程(cheng)

中(zhong)，如(ru)果(guo)被(bei)燃(ran)燒(shao)的樣品火焰熄滅(mie)，那(na)麽再進(jin)行(xing)**次(ci)燃(ran)燒(shao)，重(zhong)復(fu)**步燃(ran)燒(shao)過程(cheng)。

延燃(ran)計(ji)時：如(ru)果(guo)在上(shang)壹步(bu)規定時間(jian)內，未(wei)熄滅(mie)，用(yong)手(shou)動啟(qi)動另(ling)壹個(ge)延燃(ran)燒(shao)計(ji)時器(qi)，如(ru)在規(gui)定延燃(ran)時間(jian)內

熄滅(mie)，接著(zhe)重(zhong)復(fu)進(jin)行(xing)**步(bu)燃(ran)燒(shao)試驗(yan)，若在規(gui)定時間(jian)內未(wei)能熄滅(mie)，直接(jie)判(pan)定試(shi)驗(yan)失(shi)敗。

能(neng)自(zi)動記(ji)錄燃(ran)燒(shao)次(ci)數(shu)，以免(mian)造成(cheng)失(shi)誤(wu)並設(she)有(you)相應的蜂(feng)鳴(ming)報警(jing)聲（選(xuan)配(pei)）。
