低壓(ya)成(cheng)套(tao)開(kai)關(guan)及控(kong)制(zhi)設備溫升(sheng)測(ce)試(shi)系(xi)統

低壓(ya)成(cheng)套(tao)開(kai)關(guan)及控(kong)制(zhi)設備溫升(sheng)測(ce)試(shi)系(xi)統詳細描(miao)述(shu)

壹(yi)、低壓(ya)成(cheng)套(tao)開(kai)關(guan)及控(kong)制(zhi)設備溫升(sheng)測(ce)試(shi)系(xi)統設備概述：本(ben)溫升(sheng)測(ce)試(shi)系(xi)統適用於低壓(ya)成(cheng)套(tao)開(kai)關(guan)設備和控(kong)制(zhi)設備的溫升(sheng)試(shi)驗。應(ying)提(ti)供完整的(de)系(xi)統解(jie)決(jue)方(fang)案(an)。具體(ti)配置見主(zhu)要(yao)設備供貨表(biao)。

二、低壓(ya)成(cheng)套(tao)開(kai)關(guan)及控(kong)制(zhi)設備溫升(sheng)測(ce)試(shi)系(xi)統符(fu)合標準：滿足(zu)GB7251.1-2013第(di)10.10章溫(wen)升(sheng)驗證(zheng)、GB7251.1-2005第(di)8.2.1章溫(wen)升(sheng)驗證(zheng)要(yao)求；

GB 7251.1 -2013  低壓(ya)成(cheng)套(tao)開(kai)關(guan)設備和控(kong)制(zhi)設備第(di)1部(bu)分(fen)：總則；

GB 7251.3-2006 低壓(ya)成(cheng)套(tao)開(kai)關(guan)設備和控(kong)制(zhi)設備 第(di)3部(bu)分(fen):對(dui)非專業人員可進(jin)入(ru)場地(di)的低壓(ya)成(cheng)套(tao)開(kai)關(guan)設備和控(kong)制(zhi)設備  配電板(ban)的(de)特(te)殊(shu)要(yao)求；

GB7251.5-2008 低壓(ya)成(cheng)套(tao)開(kai)關(guan)設備和控(kong)制(zhi)設備 第(di)5部(bu)分(fen): 對(dui)公用電網(wang)動力配電成(cheng)套設備的特(te)殊(shu)要(yao)求；

GB7251.12-2013  低壓(ya)成(cheng)套(tao)開(kai)關(guan)設備和控(kong)制(zhi)設備 第(di)2部(bu)分(fen): 成套(tao)電力(li)開關(guan)和控(kong)制(zhi)設。

三(san)、低壓(ya)成(cheng)套(tao)開(kai)關(guan)及控(kong)制(zhi)設備溫升(sheng)測(ce)試(shi)系(xi)統系(xi)統組(zu)成：

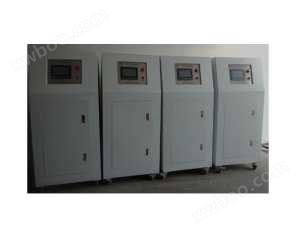

交(jiao)流穩流電源(yuan)由電源(yuan)控(kong)制(zhi)、電動(dong)調壓(ya)器(qi)、電流(liu)變送(song)器(qi)、PLC可編程控(kong)制(zhi)器(qi)、電流(liu)傳感器(qi)、觸摸式(shi)人機界面、可(ke)移(yi)動機箱(xiang)（機櫃(gui)）及配電接(jie)線箱(xiang)（）組(zu)成。能夠(gou)穩定輸(shu)出測試(shi)電流(liu)，消除(chu)由於電源(yuan)電壓(ya)波(bo)動(dong)、連接導(dao)線(xian)或(huo)銅(tong)排(pai)、試品(pin)阻值(zhi)變(bian)化對(dui)的測(ce)試電流(liu)影(ying)響(xiang)，提(ti)高測試(shi)結果的(de)準確(que)性(xing)。該電源(yuan)具(ju)有(you)損(sun)耗小、效(xiao)率高(gao)、操作簡便(bian)，並且(qie)具有完備的控(kong)制(zhi)和檢測(ce)功(gong)能。主(zhu)要(yao)用於低壓(ya)電器(qi)設備的溫升(sheng)試(shi)驗、脫(tuo)扣極(ji)限和特(te)性(xing)試驗（長(chang)延(yan)時）、熔斷(duan)器(qi)熔斷(duan)特(te)性(xing)（長延(yan)時）等，亦可用於電流(liu)互感器(qi)測試(shi)、熱磁電器(qi)的過(guo)載(zai)延(yan)時測試，也(ye)能夠(gou)用於配電所對(dui)繼電保(bao)護裝(zhuang)置的(de)綜(zong)合調(tiao)試(shi)。

四(si)、主(zhu)要(yao)技(ji)術(shu)參數(shu)：

1、輸入(ru)電源(yuan)

主(zhu)電路(lu)電源(yuan)：  Ue：380（1±10％）V 三(san)相(xiang)五(wu)線(xian)制(zhi)電源(yuan)；

控(kong)制(zhi)電路(lu)電源(yuan)：Us：220（1±10％）V單(dan)相(xiang)電源(yuan)。

2、電源(yuan)頻率：AC  50（1±10％）Hz；

③電流(liu)等級：見下表(biao)；

④穩流範圍內輸(shu)出電流(liu)：任意(yi)連續可調(tiao)。可(ke)數(shu)字設定(ding)電流(liu)定值（無(wu)級式(shi)），使(shi)交(jiao)流恒流(liu)電源(yuan)設備可以連續平(ping)滑(hua)地(di)調節輸出電流(liu)，以適應(ying)不同試驗項(xiang)目的(de)需(xu)要(yao)；

⑤電流(liu)穩定度範圍： +0～3％ (可(ke)選擇(ze)上(shang)下限值)；

⑥恒流精(jing)度：≤±1.0％讀數(shu)；

⑦輸出波形(xing)：交(jiao)流正弦波，波形失真度小於3％。

（5）功能(neng)要(yao)求

①具(ju)有(you)真彩(cai)觸摸式(shi)液(ye)晶(jing)顯(xian)示(shi)屏，電流(liu)設定(ding)、監測均(jun)可在(zai)觸(chu)摸屏上(shang)完(wan)成，全中(zhong)文(wen)界面，設置簡潔、操作方便(bian)；

②具(ju)有友好的(de)人機交(jiao)互界面，提(ti)供豐富的報(bao)警和診斷(duan)功(gong)能。主(zhu)控(kong)單元(yuan)選用可(ke)編程控(kong)制(zhi)器(qi)（PLC），可同時對(dui)多路(lu)負載(zai)電流(liu)進行(xing)全(quan)自動調節，實(shi)現(xian)**監測和閉環(huan)控(kong)制(zhi)，自動化程度應(ying)較高(gao)；

③智(zhi)能(neng)化程序控(kong)制(zhi)軟(ruan)件(jian)，可(ke)靠(kao)性(xing)高，抗幹擾(rao)能力(li)強(qiang)，具有(you)數(shu)字量邏輯控(kong)制(zhi)，運動(dong)控(kong)制(zhi)、閉環(huan)過(guo)程控(kong)制(zhi)，數(shu)據處(chu)理，通訊聯網等(deng)功(gong)能(neng)，完成(cheng)電流(liu)數(shu)據采(cai)集(ji)、顯(xian)示(shi)和控(kong)制(zhi)。提(ti)供無(wu)線（WIFI）通訊接口(kou)或RS485接(jie)口(kou)，並能(neng)與後臺PC機(ji)監控(kong)實(shi)現(xian)無(wu)線通訊功能，實(shi)現(xian)對(dui)各(ge)回(hui)路(lu)試(shi)驗電流(liu)集(ji)中(zhong)設置、自動控(kong)制(zhi)。

④采(cai)用支(zhi)持現(xian)場(chang)總線技(ji)術(shu)的智(zhi)能(neng)型電壓(ya)、電流(liu)傳感器(qi)，實(shi)現(xian)數(shu)據傳(chuan)送(song)的(de)全(quan)數(shu)字化(hua)，提(ti)高數(shu)據的(de)準確(que)性(xing)和產(chan)品(pin)的(de)可(ke)靠(kao)性(xing)；

⑤具有零(ling)點(dian)補(bu)償和電流(liu)修正自校準功能(neng)，可在(zai)設備可調範圍內生(sheng)成(cheng)多段校(xiao)正(zheng)系(xi)數(shu)，確(que)保交(jiao)流恒流(liu)電源(yuan)設備的穩流精(jing)度；

⑥保護(hu)功能：具有逆(ni)相(xiang)序(xu)、過(guo)流(liu)保(bao)護功能(neng)，允許(xu)空載(zai)。交(jiao)流調壓(ya)裝(zhuang)置保(bao)護(hu)應(ying)采(cai)用微機自動保護(hu)控(kong)制(zhi)和機械微動限位開關(guan)雙(shuang)重(zhong)保(bao)護(hu)，確(que)保交(jiao)流恒流(liu)電源(yuan)設備正常(chang)工作，保證(zheng)產(chan)品(pin)的(de)anquan性(xing)和可靠(kao)性(xing)；

⑦試驗電流(liu)穩定度不受(shou)外界(jie)試(shi)驗環(huan)境(jing)影(ying)響(xiang)，整個(ge)試驗過(guo)程中(zhong)輸出電流(liu)始終保(bao)持在(zai)設定(ding)精(jing)度範圍內；

⑧采(cai)用智(zhi)能(neng)風冷(leng)散(san)熱(re)，額(e)定(ding)電流(liu)時長時間運行(xing)，主(zhu)電路(lu)器(qi)件(jian)溫(wen)升(sheng)不(bu)超(chao)過(guo)其各(ge)自標準要(yao)求；

⑨各(ge)電流(liu)等級設備可作為(wei)電源(yuan)單(dan)獨或多臺(tai)設備可任意(yi)組(zu)合同時並聯(lian)使用，總電流(liu)應(ying)滿足(zu)溫(wen)升(sheng)試(shi)驗要(yao)求。

⑩出線端(duan)子(zi)均(jun)為(wei)銅(tong)母排(pai)，銅(tong)排(pai)鍍(du)錫(xi)，尺(chi)寸不(bu)低於GB7251.1的試(shi)驗母(mu)線尺(chi)寸，方(fang)便(bian)單(dan)相(xiang)、三(san)相(xiang)接(jie)線(xian)。

11.恒(heng)流(liu)源(yuan)櫃(gui)、配電箱(xiang)均(jun)要(yao)求安裝(zhuang)承重(zhong)輪(lun)，便(bian)於移(yi)動，底部為(wei)萬象(xiang)滾(gun)輪(lun)，帶(dai)剎車。與外部(bu)連接的電源(yuan)線(xian)、通訊線、控(kong)制(zhi)線要(yao)求做(zuo)到(dao)端口(kou)連接或航(hang)空插頭(tou)連接，以滿足(zu)獨立使(shi)用和組(zu)合使(shi)用的(de)要(yao)求；

12.所有獨立恒(heng)流(liu)源(yuan)均(jun)可獨立進(jin)行(xing)操作和顯(xian)示(shi)，同時要(yao)求可(ke)集(ji)中(zhong)在(zai)壹(yi)個(ge)PC機上進(jin)行(xing)操作和顯(xian)示(shi)。

13.配備電源(yuan)控(kong)制(zhi)箱(xiang)三相(xiang)四(si)線(xian)制(zhi)380V，帶(dai)8路航(hang)空插座輸出和2路端(duan)子(zi)輸出，完全(quan)滿足(zu)多臺(tai)恒流電源(yuan)並機(ji)運行(xing)配電要(yao)求。

1.2.2溫(wen)升(sheng)檢(jian)測(ce)試(shi)驗標準導(dao)線(xian)及銅(tong)排(pai)

（1）用於低壓(ya)電器(qi)設備和控(kong)制(zhi)設備、低壓(ya)成(cheng)套(tao)開(kai)關(guan)設備和控(kong)制(zhi)設備的溫升(sheng)試(shi)驗，符(fu)合GB 14048.1-2006和GB 7251.1-2005標準要(yao)求。

（2）使(shi)用環(huan)境(jing)條(tiao)件(jian)：應(ying)具有(you)廣(guang)泛的適應(ying)性(xing)，工作anquan，可靠(kao)。

（3）規格要(yao)求：見下表(biao)。

（4）質量要(yao)求：標準銅(tong)排(pai)表(biao)面去(qu)毛刺、倒(dao)角，全長(chang)鍍(du)錫(xi)，除(chu)兩(liang)端頭(tou)120mm以外，銅(tong)排(pai)外表(biao)面塗(tu)以黑色(se)無(wu)光磁漆(qi)。

1.2.3溫升(sheng)檢(jian)測(ce)試(shi)驗軟(ruan)連接

（1）用於低壓(ya)電器(qi)設備和控(kong)制(zhi)設備、低壓(ya)成(cheng)套(tao)開(kai)關(guan)設備和控(kong)制(zhi)設備的溫升(sheng)試(shi)驗，符(fu)合GB 14048.1-2006和GB 7251.1-2013標準要(yao)求。

（2）使(shi)用環(huan)境(jing)條(tiao)件(jian)：應(ying)具有(you)廣(guang)泛的適應(ying)性(xing)，工作anquan，可靠(kao)。

（3）軟(ruan)連接：用於連接溫升(sheng)試(shi)驗設備輸出端與(yu)標準銅(tong)排(pai)或試(shi)品(pin)之間的聯(lian)結(jie)導(dao)體(ti)，采(cai)用軟(ruan)銅(tong)導(dao)體(ti)制(zhi)成。

（4）質量要(yao)求：銅(tong)管（壁(bi)厚(hou)2mm）和鍍(du)錫(xi)銅(tong)編織帶(dai)（φ0.2 mm）采(cai)用冷(leng)壓(ya)加(jia)工，兩(liang)端(duan)頭(tou)鍍(du)錫(xi)，自由公差(cha)。

1.2.4溫度采(cai)集(ji)系(xi)統

1.2.4.1 溫(wen)度巡(xun)回檢測儀要(yao)求

（1）功(gong)能(neng)要(yao)求：先進的全(quan)自動數(shu)字化(hua)調校技(ji)術(shu)，自動化程度高、穩定性(xing)和壹(yi)致(zhi)性(xing)好；精(jing)密的(de)誤(wu)差修(xiu)正和溫漂(piao)自動補(bu)償功(gong)能，測(ce)控(kong)**性(xing)高；完善(shan)的(de)保護、隔離(li)設計，抗幹擾(rao)能力(li)強(qiang)、可靠(kao)性(xing)高。具有(you)網(wang)絡(luo)通訊功能，能(neng)實(shi)現(xian)遠程監控(kong)； 采(cai)用智(zhi)能(neng)隔離(li)傳感(gan)器(qi)各(ge)通道間絕(jue)緣，可(ke)直接對(dui)380V高壓(ya)型以下(xia)帶(dai)電導(dao)體(ti)的(de)信(xin)號(hao)進行(xing)多路(lu)巡(xun)回測控(kong)；每壹(yi)檢(jian)測通道可根(gen)據(ju)需(xu)要(yao)任意(yi)選擇(ze)打(da)開和關(guan)閉(bi)狀態；具有(you)數(shu)據存(cun)儲功能，提(ti)供USB接口(kou)數(shu)據會(hui)自動保存(cun)在(zai)U盤中(zhong)。再輸入(ru)到(dao)電腦(nao)中(zhong)進行(xing)查看分(fen)析(xi)，可以將(jiang)數(shu)據轉變(bian)成(cheng)EXCEL文(wen)檔儲存在(zai)電腦(nao)中(zhong)；溫度巡(xun)檢儀壹(yi)體(ti)式(shi)具(ju)有(you)24通道的直接插槽接(jie)上熱電偶(ou)就(jiu)可(ke)以進(jin)行(xing)測(ce)量；具(ju)有溫(wen)度修正(zheng)功能，儀器(qi)測溫(wen)偏低或偏高，都可以在(zai)測(ce)試人機界面菜(cai)單裏(li)面去(qu)進行(xing)修(xiu)改(gai)。
