符(fu)合GB 21519（能效(xiao)標(biao)準）和(he)GB/T 20289（性(xing)能標(biao)準），可(ke)實現測(ce)試(shi)項(xiang)目：熱(re)效(xiao)率、24小(xiao)時(shi)固有(you)能耗(hao)系(xi)數、熱(re)水輸出率、溫(wen)度回(hui)差等(deng)；提(ti)供儲(chu)水式(shi)電(dian)熱(re)水器能效(xiao)等(deng)級評(ping)定測試(shi)條件。其中1工位(wei)滿足(zu)GB/T4706.12附(fu)錄(lu)AA中泄(xie)漏(lou)電(dian)流(liu)測試(shi)。

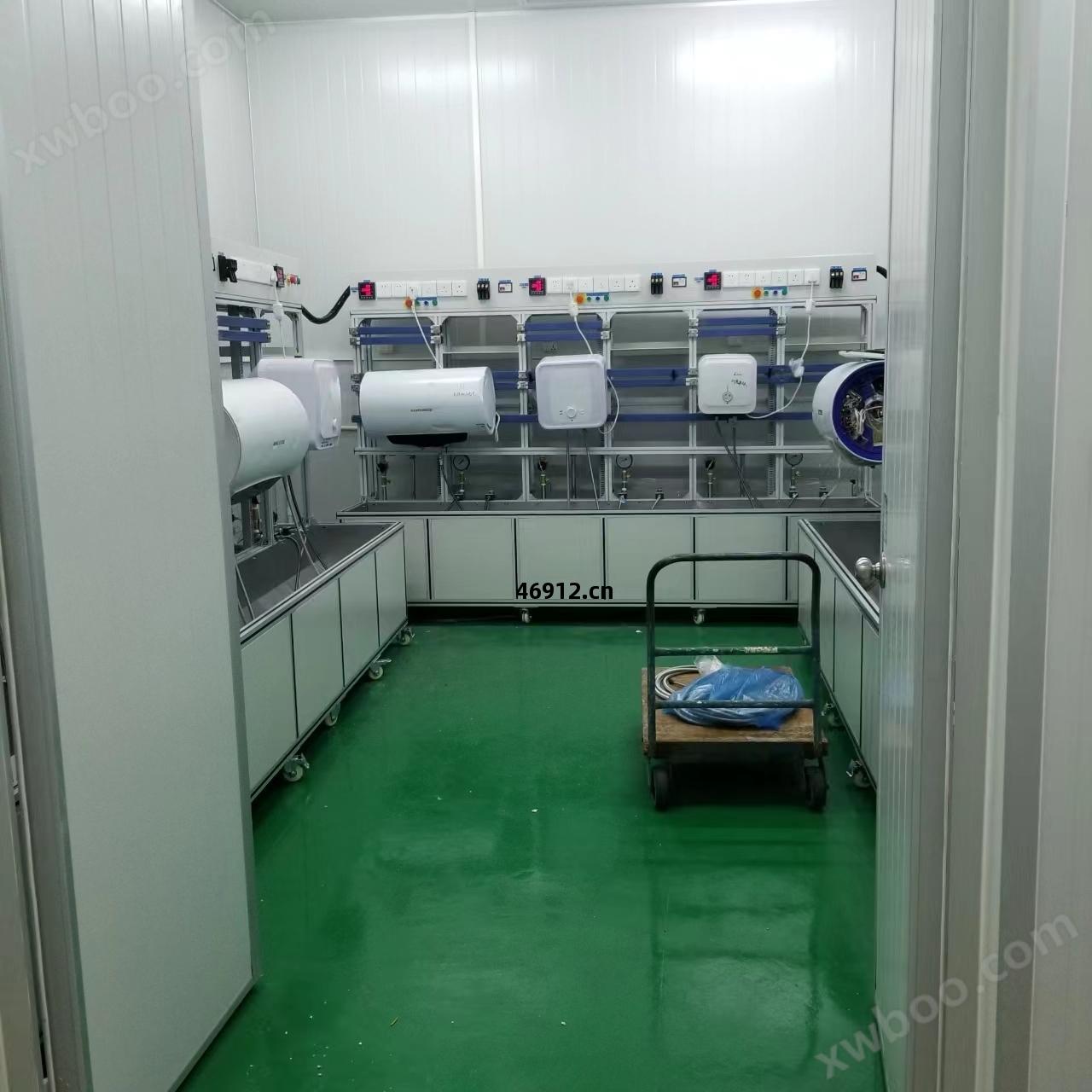

本(ben)試(shi)驗(yan)室(shi)主要為(wei)儲(chu)水式(shi)電(dian)熱(re)水器試(shi)驗(yan)提(ti)供穩(wen)定可(ke)靠的(de)測試(shi)條件並采(cai)集相關測試(shi)結果(guo)，同(tong)時容(rong)納(na)4臺(tai)電(dian)熱(re)水器進(jin)行(xing)各(ge)種標(biao)準工(gong)況(kuang)和(he)模擬(ni)使用條(tiao)件下(xia)的(de)型式(shi)試(shi)驗(yan)和(he)抽(chou)樣試(shi)驗(yan)，每個(ge)工(gong)位(wei)獨立啟(qi)動(dong)/停(ting)止(zhi)，可(ke)單獨設定試(shi)驗(yan)模式(shi)，互(hu)不幹(gan)擾(rao)。

本(ben)裝(zhuang)置(zhi)的(de)設計(ji)與制(zhi)造及(ji)測試(shi)方法滿足標(biao)準GB/T 20289-2006，具(ju)體(ti)條(tiao)款(kuan)反(fan)映在下(xia)面(mian)。本(ben)試(shi)驗(yan)裝(zhuang)置(zhi)可(ke)同時(shi)兼(jian)容(rong)電(dian)磁(ci)竈和(he)電(dian)飯(fan)鍋能效(xiao)測試(shi)。

二(er)、技(ji)術方(fang)案

1 測(ce)試(shi)項(xiang)目

符(fu)合GB 21519（能效(xiao)標(biao)準）和(he)GB/T 20289（性(xing)能標(biao)準），可(ke)實現測(ce)試(shi)項(xiang)目：熱(re)效(xiao)率、24小(xiao)時(shi)固有(you)能耗(hao)系(xi)數、熱(re)水輸出率、溫(wen)度回(hui)差等(deng)；提(ti)供儲(chu)水式(shi)電(dian)熱(re)水器能效(xiao)等(deng)級評(ping)定測試(shi)條件。其中1工(gong)位(wei)滿足(zu)GB/T4706.12附(fu)錄(lu)AA中泄(xie)漏(lou)電(dian)流(liu)測試(shi)。

2 實驗(yan)室(shi)規(gui)格

2.1 房(fang)體(ti)

Ø  外(wai)部(bu)尺(chi)寸(cun)：5000L×4200W×3200H

Ø  保溫(wen)墻(qiang)體(ti)：用(yong)δ100mm聚(ju)氨脂(zhi)發泡(pao)保溫(wen)庫板(ban)組(zu)裝(zhuang)而(er)成(cheng)，內外(wai)表(biao)面(mian)材料(liao)為(wei)δ0.8mm彩(cai)色鋼(gang)板(ban)，生產廠(chang)家(jia)為國內名(ming)牌(pai)；

Ø  實驗(yan)室(shi)門(men)：高(gao)×寬(kuan)：2200mm×1500mm，雙開門(men)，門(men)上(shang)帶(dai)有(you)觀(guan)察(cha)窗(chuang)300W×500H，照(zhao)明采用國際(ji)名(ming)牌(pai)廠(chang)家(jia)三(san)防熒光(guang)燈(deng)照(zhao)明（貼(tie)頂安(an)裝(zhuang)）地(di)面(mian)為(wei)環氧(yang)自流(liu)坪；臺(tai)位(wei)設有(you)排(pai)水管道(dao)或(huo)排水槽避免(mian)測(ce)試(shi)機(ji)排水濺(jian)到(dao)地(di)面(mian)上(shang)

2.2 性(xing)能室(shi)環境條(tiao)件

Ø  試(shi)驗(yan)工(gong)況(kuang)溫(wen)度：(18~45) ±2℃。

Ø  環(huan)境相對濕(shi)度(du)：（40%-80% RH）±10%RH

Ø  風(feng)速：≤0.25m/s

2.3 測(ce)試(shi)工位(wei)

Ø  數量：4個(ge),304不銹鋼(gang)材質；承(cheng)重500kg/工(gong)位(wei)；

Ø  分兩排布(bu)置(zhi)，2排(pai)，單面(mian)掛(gua)，每排2工(gong)位(wei)，靠近(jin)實驗(yan)室(shi)側壁(bi)；

Ø  長(chang)×寬(kuan)×高(gao) ：1200mm×900mm×2000mm  ；

Ø  掛(gua)鉤(gou)：不銹鋼(gang)（可(ke)加絕緣墊），左右可(ke)移(yi)動（間距(ju)可(ke)調(tiao)），且(qie)掛鉤高(gao)度(du)適中，方便(bian)使用；

Ø  供水管道(dao)為清潔(jie)PPR管道(dao)，帶保溫(wen)層，每工位(wei)1套(tao)閥(fa)門(men)及(ji)接頭(tou)；

Ø  現(xian)場(chang)數字(zi)顯示進(jin)水溫(wen)度、水量、水壓等(deng)參(can)數；

Ø  每工位(wei)提供恒(heng)溫(wen)恒壓(ya)水、自來(lai)水，兩種用(yong)水可(ke)以手(shou)動切換(huan)。進水管路裝(zhuang)有(you)數顯電磁(ci)流量(liang)計、鎧裝(zhuang)熱(re)電阻(zu)、壓(ya)力(li)表（指(zhi)針(zhen)式(shi)和(he)數字(zi)式(shi)）、調(tiao)壓閥(fa)；放(fang)水管路裝(zhuang)有(you)電(dian)磁(ci)閥(fa)，能自動(dong)放(fang)水；設有(you)排(pai)水管道(dao)和(he)排(pai)水槽；

Ø  每工位(wei)單獨裝(zhuang)設臺(tai)位(wei)測試(shi)櫃(gui)，提(ti)供5通(tong)道(dao)溫(wen)度測(ce)量(liang)，配(pei)置(zhi)調(tiao)壓器(qi)，防水配(pei)電盒，電(dian)源(yuan)插座單相多(duo)功能10A+16A插(cha)座(zuo)，可(ke)靠接(jie)地(di)；

Ø  測(ce)試(shi)架牢(lao)固；測(ce)量(liang)出水溫(wen)度有(you)符(fu)合標(biao)準要(yao)求(qiu)的(de)夾(jia)具。

Ø  其(qi)中壹工(gong)位(wei)追(zhui)加設(she)置(zhi)配(pei)水箱及(ji)供水管路，按標(biao)準GB4706.12該(gai)工(gong)位(wei)架與其他(ta)架子絕緣，單獨接地(di)。

2.4 循(xun)環(huan)風(feng)系(xi)統

Ø  頂(ding)棚(peng)送風采用鋁合金多(duo)孔(kong)板(ban)結構(gou)，回(hui)風(feng)口(kou)采(cai)用下(xia)側(ce)正(zheng)面(mian)回(hui)風(feng)；

Ø  空調(tiao)櫃(gui)（全不銹鋼(gang)制(zhi)作，面(mian)板(ban)及骨架厚均(jun)為(wei)1.5mm）及(ji)風(feng)管。

3 控(kong)制(zhi)參數及測量儀(yi)器(qi)

3.1 環(huan)境溫(wen)度控(kong)制(zhi)

控(kong)制(zhi)範圍：18℃～45℃

控(kong)制(zhi)精度(du)：±2℃

溫(wen)度傳(chuan)感(gan)器：Pt100，變送器，分辨(bian)率0.1℃

調(tiao)節器(qi)：數字(zi)式(shi)PID調(tiao)節器(qi)，UT35A

3.2 環(huan)境濕度控(kong)制(zhi)

控(kong)制(zhi)範圍：45%～80％RH

控(kong)制(zhi)精度(du)： ±4%RH

濕(shi)度(du)傳(chuan)感(gan)器：Pt100，變送器，精度：0.08℃（1/3B級）

調(tiao)節器(qi)：數字(zi)式(shi)PID調(tiao)節器(qi)，UT35A，分辨(bian)率0.01℃，精(jing)度(du)0.1%
