本試驗(yan)方法(fa)采(cai)用(yong)GB/T1236壹2017中(zhong)規(gui)定的(de)多(duo)噴(pen)嘴法(fa)風量(liang)測(ce)試方法(fa)。

依(yi)據標準(zhun)：

IEC61591-2005家(jia)用(yong)排油(you)煙(yan)機(ji).性(xing)能(neng)測(ce)試方法(fa)、GB/T14806-2003家(jia)用(yong)和類(lei)似用(yong)途的(de)交流換(huan)及其(qi)調(tiao)速(su)器。

GB/T 1236-20017《工業通風機(ji) 用(yong)標準(zhun)化(hua)風道進行性(xing)能(neng)試(shi)驗(yan)》（采(cai)用(yong)噴(pen)嘴測(ce)量(liang)部分(fen)）

GB/T17713—200X《吸油(you)煙(yan)機(ji)》標準(zhun)(征(zheng)求(qiu)意見(jian)稿(gao))中(zhong)附(fu)錄(lu)A條(tiao)款(kuan)的(de)要求(qiu)。

測(ce)試(shi)原(yuan)理(li)：

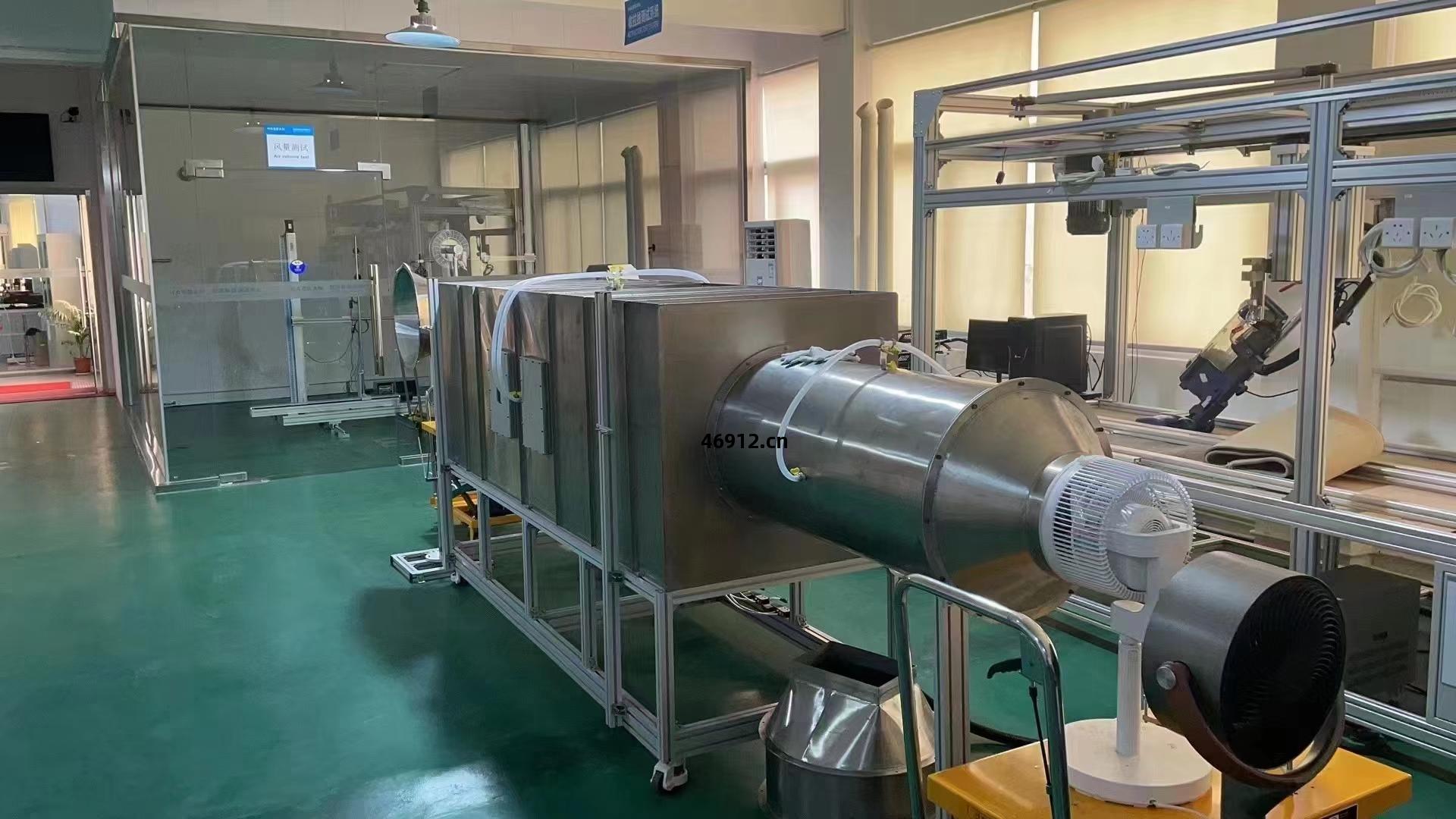

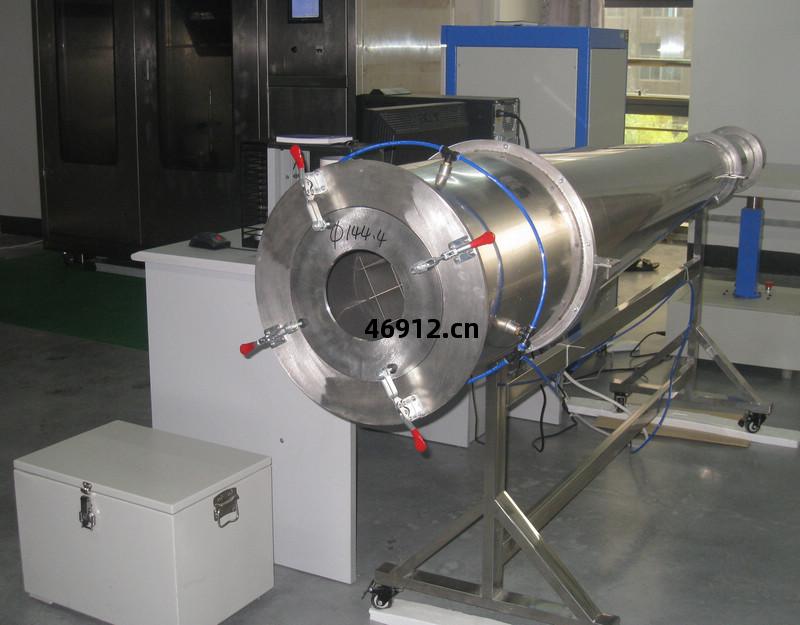

風量(liang)測(ce)量試驗(yan)裝置(zhi)是(shi)根(gen)據IEC標準(zhun)並(bing)采(cai)用(yong)日(ri)本(ben)先(xian)進技術研(yan)發(fa)制造(zao)的(de)風量(liang)測(ce)試系(xi)統(tong)。

其(qi)基(ji)本(ben)測(ce)試(shi)原理是(shi)：在(zai)測(ce)試(shi)風洞中(zhong)模(mo)擬(ni)試(shi)品(pin)的(de)實(shi)際(ji)工(gong)作(zuo)狀態（由輔(fu)助風機(ji)使試品(pin)出(chu)風口壓力(li)與要求(qiu)的(de)壹(yi)致(zhi)），然後(hou)測出(chu)風洞中(zhong)噴(pen)嘴兩(liang)側(ce)的(de)氣(qi)壓差，再由標準(zhun)公(gong)式計算(suan)出(chu)此時(shi)對應(ying)的(de)風速(su)，最(zui)後乘(cheng)以噴(pen)嘴面(mian)積(ji)和相(xiang)關流量系(xi)數(shu)而得出(chu)風量(liang)。

該裝置(zhi)采(cai)用(yong)計算(suan)機(ji)自動(dong)測(ce)控(kong)方式，只需(xu)人(ren)工安(an)裝試(shi)品(pin)和更換(huan)噴(pen)嘴，測(ce)試(shi)壹臺試品(pin)全過(guo)程只需十(shi)分(fen)鐘(zhong)。可(ke)以測(ce)繪靜(jing)壓(ya)與風量(liang)、風量(liang)與(yu)轉(zhuan)速(su)、電流(liu)、功率(lv)、效(xiao)率(lv)等對(dui)應(ying)曲(qu)線(xian)。還可(ke)以對(dui)試(shi)品(pin)在吸入和(he)排(pai)出(chu)，兩(liang)種(zhong)狀態下進行測試(shi)。具(ju)有方便快捷(jie)、穩定可(ke)靠、重(zhong)現性(xing)好(hao)等特點(dian)。滿足相關產品(pin)的(de)科(ke)研(yan)和(he)生產(chan)過(guo)程中(zhong)測(ce)試(shi)使用(yong)。

適用(yong)產品(pin)：

散熱風機(ji)、軸流(liu)扇、換(huan)氣(qi)扇、吸油(you)煙(yan)機(ji)等。

柱(zhu)式扇的(de)空(kong)氣(qi)性(xing)能(neng)按(an)本附(fu)錄(lu)進行(xing)評定(ding)。由於柱式扇壓(ya)力(li)通常小(xiao)於1000Pa,基準馬赫數(shu)不超(chao)過(guo)

0.15,可(ke)以忽(hu)略(lve)空(kong)氣(qi)可(ke)壓縮(suo)性(xing)和(he)濕(shi)度對(dui)實(shi)驗(yan)結果(guo)的(de)影(ying)響。如(ru)果(guo)在空(kong)氣(qi)速度小(xiao)於25m/s的(de)管段內(nei)進行(xing)測

量時(shi),測量溫(wen)度假(jia)定(ding)等於滯止和靜態溫(wen)度。

柱(zhu)式扇壓(ya)力(li)和輸(shu)入電(dian)功(gong)率(lv)應(ying)該換算成基(ji)準(zhun)空(kong)氣(qi)密(mi)度(px=1.2kg/m*)時(shi)的(de)數(shu)值。

柱(zhu)式扇的(de)空(kong)氣(qi)性(xing)能(neng)試(shi)驗(yan)裝置(zhi)見(jian)圖(tu)C.3所示(shi)。

對(dui)於試驗(yan)裝置(zhi)的(de)設計、制(zhi)造(zao)和使用(yong)的(de)技術要求(qiu)細則,本附(fu)錄(lu)中(zhong)未(wei)有規(gui)定的(de)部(bu)分(fen),可(ke)以參(can)考(kao)GB/T1236

2017。

試驗(yan)時(shi),柱式扇的(de)進(jin)風口和出(chu)風口應(ying)處於自由空(kong)間或與(yu)試(shi)驗(yan)裝置(zhi)連接,並(bing)以額(e)定(ding)電壓.額(e)定(ding)頻率(lv)和(he)

最(zui)高轉(zhuan)速(su)擋(dang)運(yun)行(xing)。

柱式扇應(ying)在試(shi)驗(yan)裝置(zhi)上(shang)運行(xing)至(zhi)轉(zhuan)速(su)穩定(1h以上(shang))才(cai)測(ce)量讀(du)數(shu)。
