GB/T1236壹(yi)2000《工(gong)業通(tong)風(feng)機用標準(zhun)化風(feng)道(dao)進(jin)行性(xing)能(neng)試(shi)驗(yan)》，增(zeng)加第27 章(zhang)“整(zheng)流器”;增(zeng)加了(le)附(fu)錄C“風(feng)室(shi)泄(xie)漏(lou)試(shi)驗(yan)方(fang)法(fa)”;增(zeng)加了(le)附(fu)錄E“通(tong)風(feng)機裝置消耗的(de)輸(shu)入電(dian)功(gong)率(lv)”;增(zeng)加了(le)附(fu)錄F“性(xing)能試(shi)驗(yan)的(de)優(you)選方(fang)法”;在第(di)30 章(zhang)、第(di)31章(zhang)、第(di)32 章(zhang)、第(di)33章(zhang)中,關於(yu)不(bu)同試(shi)驗(yan)裝(zhuang)置試(shi)驗(yan)結果計(ji)算方法(fa)介(jie)紹中.刪除(chu)了(le)原(yuan)標準(zhun)對(dui)應(ying)章(zhang)節中“簡(jian)化方法”的(de)第壹(yi)種情(qing)況(kuang):基準(zhun)馬赫(he)數(shu)小於(yu)0.15和壓比大於(yu)1.02。

關(guan)於(yu)GB17713-2022《吸油煙(yan)機及(ji)其他烹飪煙(yan)氣(qi)吸排(pai)裝(zhuang)置》和2011版本的(de)新舊(jiu)對比如下(xia)：

附(fu)錄A 空(kong)氣(qi)性(xing)能(neng)試(shi)驗(yan)方(fang)法(fa)：

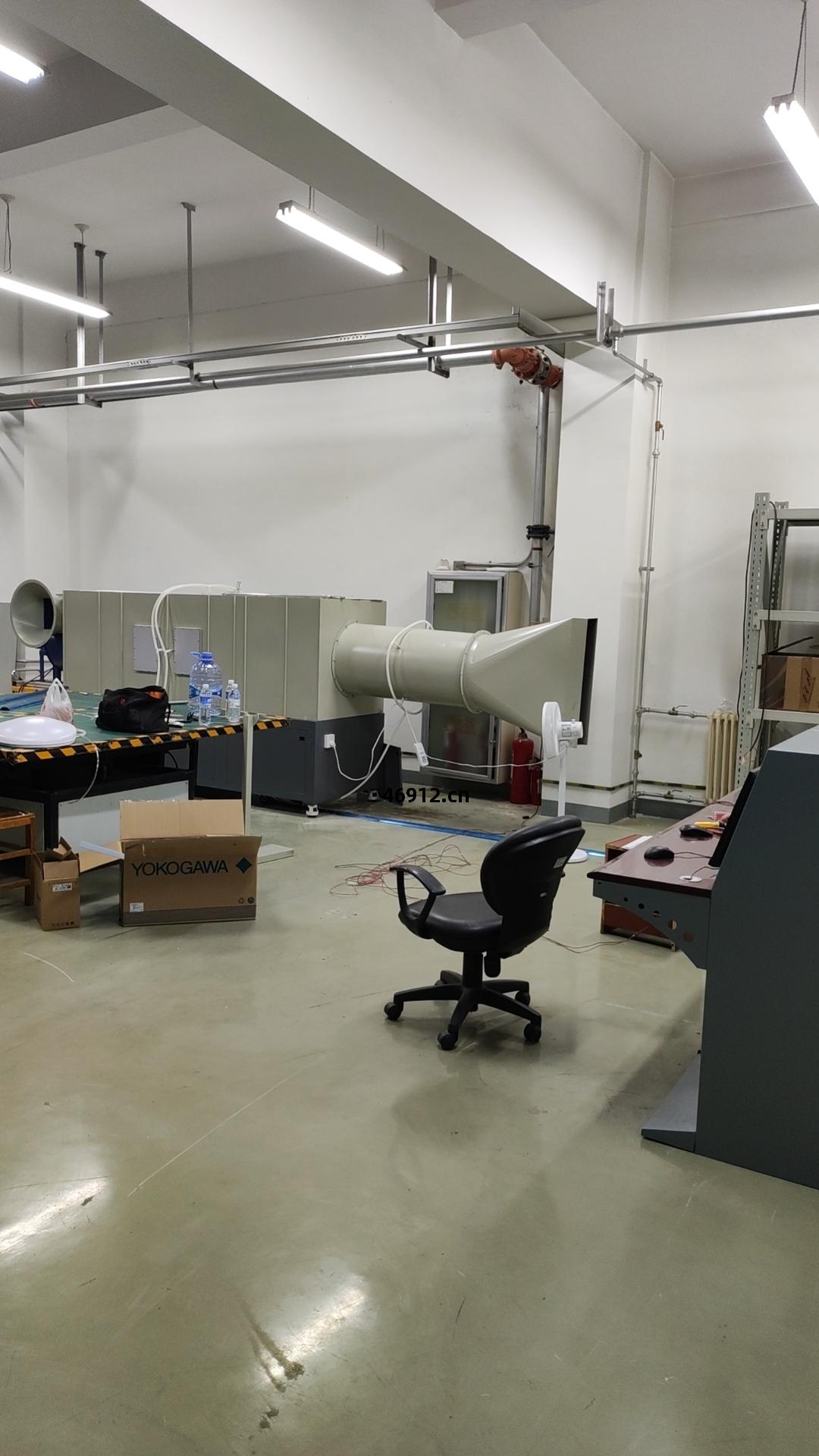

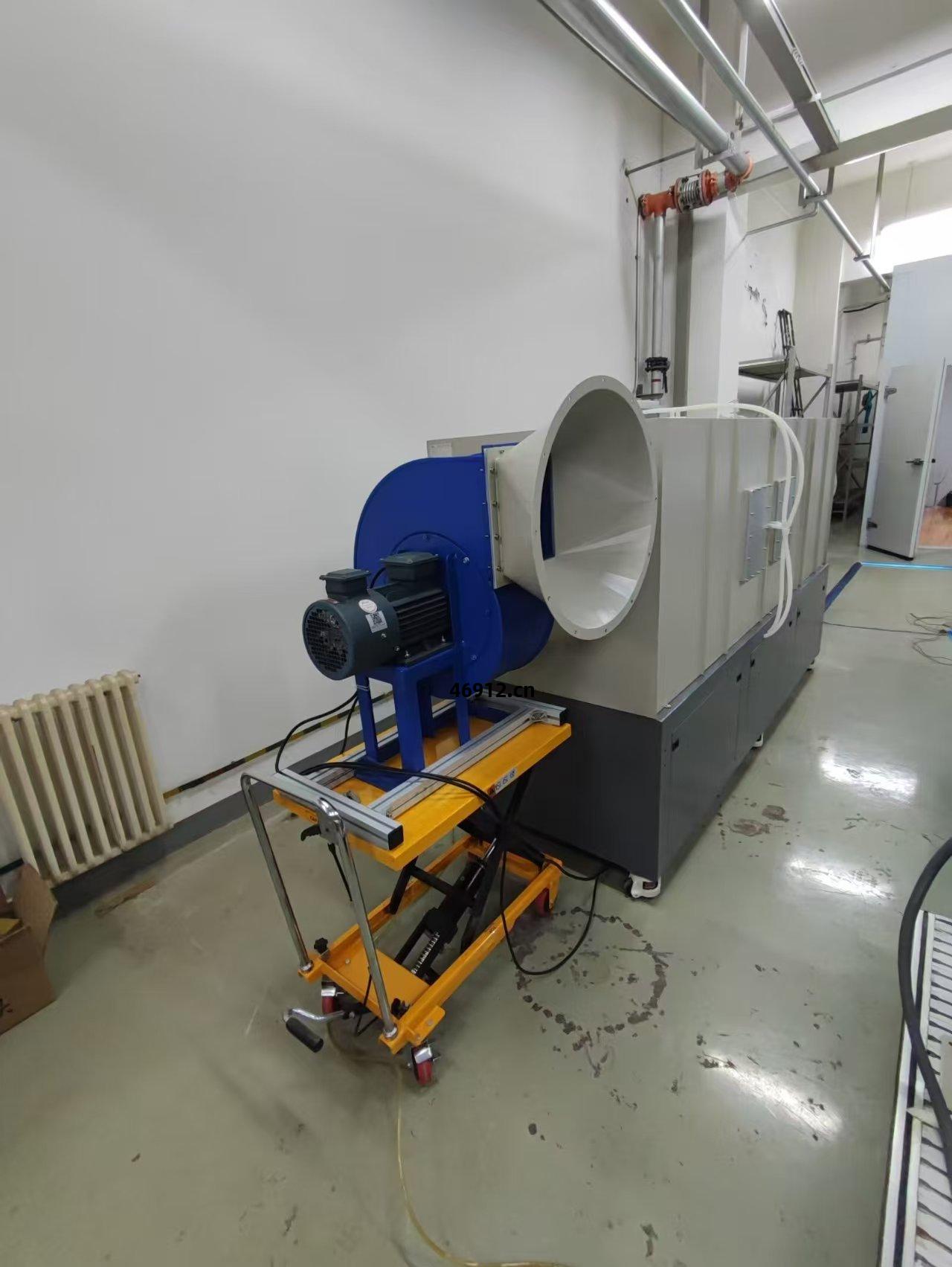

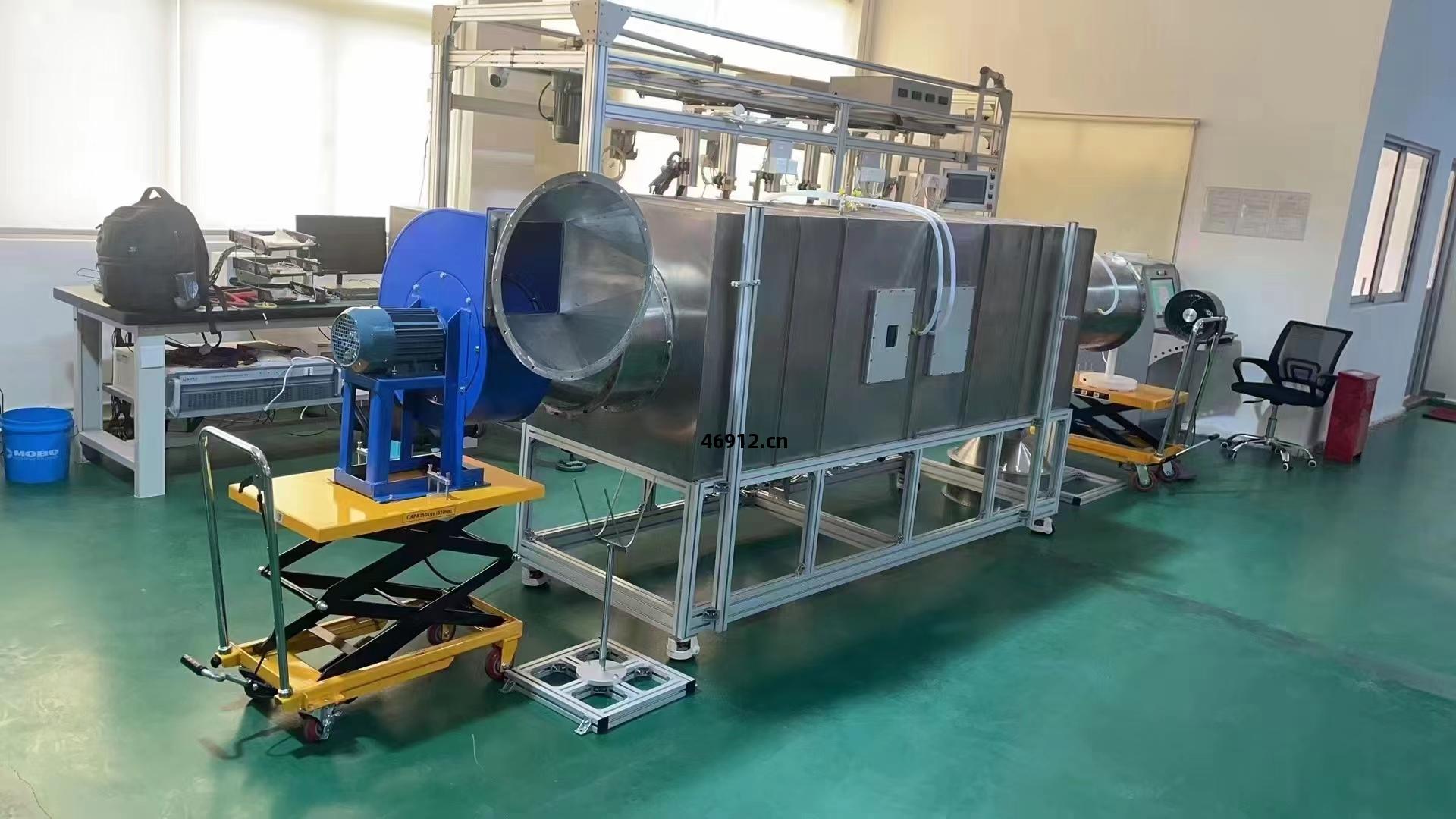

壹(yi)、新增(zeng)概(gai)述(shu)：器具(ju)的(de)空氣(qi)性(xing)能(neng)試(shi)驗(yan)按(an)本(ben)附(fu)錄進(jin)行。試(shi)驗(yan)裝(zhuang)置依據GB/T 1236—2017中第30章(zhang),采(cai)用(yong)風(feng)室(shi)內(nei)多噴嘴(zui)測(ce)定流量的(de)A型試(shi)驗(yan)裝(zhuang)置。當器具壓(ya)力小於(yu)1000Pa,基準馬赫(he)數(shu)不(bu)超(chao)過0.15時(shi),忽(hu)略空氣(qi)可(ke)壓(ya)縮(suo)性和濕(shi)度(du)對試(shi)驗(yan)結果的(de)影響。

二(er)、調(tiao)整了(le)試(shi)驗(yan)裝(zhuang)置的(de)要求：

對(dui)2011版(ban)的(de)附(fu)錄C外(wai)排(pai)式吸油煙(yan)機空氣(qi)性(xing)能(neng)試(shi)驗(yan)方(fang)法(fa)和(he)附(fu)錄D循(xun)環式吸油煙(yan)機空氣(qi)性(xing)能(neng)試(shi)驗(yan)方(fang)法(fa)合並(bing)調(tiao)整，統(tong)壹(yi)修(xiu)改(gai)為空(kong)氣(qi)性(xing)能(neng)試(shi)驗(yan)方(fang)法(fa)，並(bing)且(qie)新的(de)標準(zhun)要求如(ru)下(xia)：

A.2.2、被(bei)測(ce)器具的(de)進(jin)風(feng)口(kou)應(ying)處於(yu)自由空間(jian),並(bing)與試(shi)驗(yan)裝(zhuang)置按(an)圖(tu)A.1所(suo)示的(de)方式連(lian)接(jie)。外(wai)排(pai)式器(qi)具(ju)與試(shi)驗(yan)裝(zhuang)置進(jin)口(kou)公用段管道連(lian)接(jie)可使用制造(zao)商(shang)隨機附(fu)帶的(de)過渡罩(zhao)(除去止逆閥等遮(zhe)蓋件),但(dan)不(bu)必安裝隨機附(fu)帶的(de)排(pai)風(feng)管(guan)。若器具設(she)計(ji)上(shang)有附(fu)加的(de)過濾(lv)裝(zhuang)置,應(ying)安裝幹(gan)凈的(de)過濾(lv)裝(zhuang)置。外(wai)排(pai)式器(qi)具(ju)與試(shi)驗(yan)裝(zhuang)置連(lian)接(jie)時(shi),連(lian)接(jie)管道的(de)長度(du)應(ying)大於(yu)5倍管徑。循(xun)環(huan)式器(qi)具(ju)直(zhi)接(jie)連(lian)接(jie)到(dao)風(feng)室(shi),風(feng)室(shi)人口(kou)尺寸應(ying)與被(bei)測(ce)器具的(de)出口(kou)尺寸相適應(ying)

16.6通(tong)風(feng)機的(de)完整特性(xing)曲(qu)線

通(tong)風(feng)機的(de)完整特性(xing)曲(qu)線從(cong)通(tong)風(feng)機零靜(jing)壓(ya)到(dao)零進(jin)口(kou)容(rong)積流量。

然而,通(tong)常(chang)僅(jin)使(shi)用(yong)該(gai)曲(qu)線的(de)壹(yi)部分.建(jian)議供(gong)應(ying)商(shang)註明(ming)適合通(tong)風(feng)機運(yun)行(xing)的(de)進(jin)口(kou)容(rong)積流量的(de)範圍(wei).因(yin)此(ci)

通(tong)風(feng)機特性(xing)曲(qu)線可(ke)限於(yu)該(gai)正常(chang)工(gong)作(zuo)範(fan)圍;超(chao)出(chu)進(jin)口(kou)容(rong)積流量正常(chang)工(gong)作(zuo)範(fan)圍,則測(ce)量不(bu)確(que)定度易增(zeng)大(da),且(qie)

進(jin)口(kou)、出口(kou)處會產(chan)生不(bu)好的(de)流動型(xing)態(tai)。

16.7特定工(gong)況(kuang)的(de)試(shi)驗(yan)

特定工(gong)況(kuang)試(shi)驗(yan)應(ying)至少(shao)由可確(que)定通(tong)風(feng)機特性(xing)曲(qu)線壹(yi)小部分的(de)三個(ge)試(shi)驗(yan)點構成(cheng),其中包(bao)括(kuo)特定的(de)進(jin)口(kou)

47

22.2.2如圖(tu)16,噴嘴(zui)應(ying)為橢圓(yuan)狀(zhuang),但也可(ke)近(jin)似使(shi)用二.三段不(bu)同半(ban)徑的(de)圓弧(hu),只要在任(ren)意(yi)點的(de)法線(xian)方(fang)向(xiang)

與橢圓(yuan)的(de)差異(yi)不(bu)大於(yu)0.015d即可。

22.2.3噴嘴(zui)喉(hou)部直(zhi)徑(jing)d 應(ying)在橢圓(yuan)的(de)短軸和噴嘴(zui)出口(kou)處測(ce)量,測(ce)量精(jing)度為(wei)0.001d;應(ying)在間(jian)隔45°測(ce)得四(si)

個(ge)值,與平(ping)均值的(de)偏差不(bu)得大(da)於士(shi)0.002d。

喉(hou)部進(jin)口(kou)處的(de)平(ping)均直(zhi)徑(jing)會大(da)於0.002d,但(dan)不(bu)小於(yu)噴嘴(zui)出口(kou)平(ping)均直(zhi)徑(jing)。

22.2.4噴嘴(zui)內(nei)表面應(ying)平(ping)整光(guang)滑(hua),直(zhi)尺(chi)在其表面不(bu)會擦(ca)出刮痕,表面不(bu)平(ping)整的(de)峰壹(yi)峰值不(bu)大於(yu)0.001d。

22.2.5若噴嘴(zui)用於風(feng)室(shi),則應(ying)采用(yong)圖(tu)16所(suo)示型(xing)式。

22.3進(jin)口(kou)區(qu)域

在噴嘴(zui)定位時(shi),各噴嘴(zui)中心(xin)線(xian)與風(feng)室(shi)壁的(de)距離(li)不(bu)小於(yu)1.5d;任意兩(liang)個(ge)同(tong)時(shi)使(shi)用的(de)噴嘴(zui)的(de)最(zui)小中心(xin)

距(ju)為 3d.其中d為較大噴嘴(zui)的(de)直(zhi)徑(jing)。

22.4 多(duo)噴嘴(zui)特性(xing)

22.4.1按(an)照(zhao)22.3要求制(zhi)作(zuo)的(de)多噴嘴(zui)裝置在流量計(ji)壓(ya)比rd>0.9(即,流量計(ji)差壓(ya)△p<10 kPa)時(shi),可(ke)不(bu)

經校(xiao)準(zhun)使(shi)用(yong)。
