風(feng)量(liang)測試裝置依據GB12021.9-2008《交流(liu)電風(feng)扇(shan)能效限(xian)定(ding)值(zhi)及能效等級》及GB/T 13380-2018第6.7.2標準條(tiao)款(kuan)要求(qiu)及(ji)裏(li)面(mian)規定(ding)的(de)實驗室(shi)要求(qiu)建造(zao)

壹、  測試裝置簡介(jie)

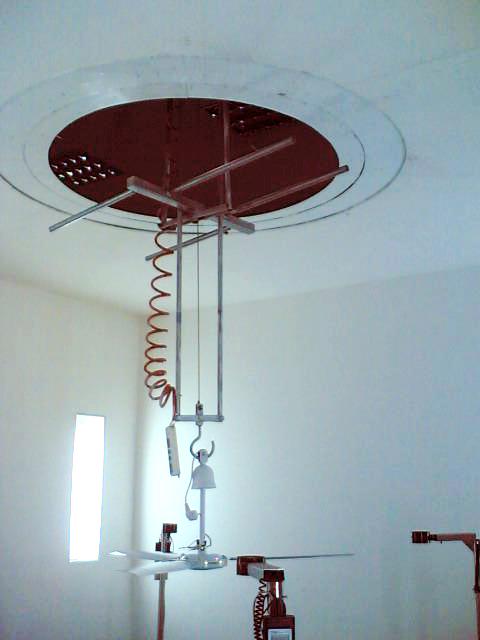

吊(diao)扇(shan)風(feng)量(liang)試(shi)驗裝置提(ti)供穩(wen)定(ding)可(ke)靠(kao)的(de)環境條(tiao)件(jian)，，依此計算風(feng)量(liang)、送(song)風(feng)圓(yuan)錐(zhui)角(jiao)度(du)和能效值。采用風(feng)速表(biao)法(fa)完成電風(feng)扇(shan)標稱風(feng)量(liang)的(de)試驗。試(shi)驗(yan)時，風(feng)速表(biao)具有(you)自動(dong)行走(zou)機構(gou)，可(ke)按(an)國(guo)標要求(qiu)自(zi)動(dong)運行(xing)在規(gui)定(ding)的(de)點位(wei)，操作人員(yuan)處於測試室(shi)外，不(bu)會對風(feng)場(chang)產(chan)生(sheng)影(ying)響。計算機(ji)自(zi)動(dong)采集(ji)功率(lv)、電流(liu)、風(feng)速，自動(dong)計算平(ping)均(jun)風(feng)速、風(feng)量(liang)，並(bing)完成數(shu)據(ju)處理，並將(jiang)試驗(yan)數(shu)據(ju)記錄(lu)、保存，可(ke)自(zi)動(dong)生(sheng)成風(feng)量(liang)報(bao)表(biao)與能效數(shu)據(ju)並打(da)印(yin)試驗(yan)報(bao)告。本風(feng)量(liang)測試裝置依據GB12021.9-2008《交流(liu)電風(feng)扇(shan)能效限(xian)定(ding)值(zhi)及能效等級》及GB/T 13380-2018第6.7.2標準條(tiao)款(kuan)要求(qiu)及(ji)裏(li)面(mian)規定(ding)的(de)實驗室(shi)要求(qiu)建造(zao)。同(tong)時滿足(zu)上述(shu)標準現(xian)行(xing)版(ban)本(ben)和處於修訂階段的(de)新版(ban)標準的(de)要求(qiu)。

二、  技(ji)術(shu)條(tiao)件(jian)

1、配(pei)備(bei)環境溫(wen)濕(shi)度(du)控制(zhi)裝置，溫(wen)度(du)：20℃±5℃，濕(shi)度(du)：40%～80%。，因(yin)此，建議將(jiang)測試屏蔽室(shi)安(an)裝在有(you)中(zhong)yang空調的房間(jian)或安(an)裝獨立(li)空調，並控制(zhi)屏蔽室(shi)外(wai)地氣(qi)溫(wen)必須低於(yu)20℃，就(jiu)可(ke)保(bao)證滿(man)足(zu)測試要求(qiu)。本(ben)方(fang)案(an)不(bu)包括實(shi)驗(yan)環境溫(wen)度(du)控制(zhi)部(bu)分。

     2、系(xi)統(tong)裝有對(dui)射(she)激光束，可(ke)以很直觀的(de)定(ding)位(wei)風(feng)速表(biao)，使(shi)風(feng)速表(biao)葉(ye)片的軸線(xian)始(shi)終(zhong)與電風(feng)扇(shan)扇(shan)葉(ye)的(de)軸線(xian)相(xiang)平(ping)行，風(feng)速表(biao)的架置機(ji)構應(ying)對氣(qi)流(liu)的(de)阻(zu)礙盡可(ke)能小；

5、220V/50Hz/約(yue) 3kVA。

6、承(cheng)重(zhong)標準：不(bu)超過3.5kN/㎡（已承(cheng)諾(nuo)）

三(san)、  裝置要求(qiu)

1、裝置符(fu)合IEC60879標準關(guan)於(yu)風(feng)量(liang)測試的(de)要求(qiu)，設(she)計合理、自動(dong)化程度(du)高、使(shi)用方(fang)便、經(jing)久(jiu)耐(nai)用具有(you)承(cheng)重(zhong)及抗振(zhen)能力；

2、測試範圍：吊(diao)扇(shan)；

3、測試參數(shu)和(he)項(xiang)目：溫(wen)度(du)、濕(shi)度(du)、大氣(qi)壓、風(feng)速、風(feng)量(liang)、輸入(ru)功率(lv)、能效值。

4、系(xi)統(tong)采用計算機(ji)控制(zhi)，能顯(xian)示出每壹測試點(dian)的風(feng)速值、壹般每 3 分鐘(zhong)壹個測點（包括走(zou)位(wei)、延時(shi) 1 分鐘(zhong)左右及(ji)測試時(shi)間 2分鐘(zhong)左右），每壹圓(yuan)環的平(ping)均(jun)風(feng)速及點(dian)風(feng)量(liang)，

能自(zi)動(dong)生(sheng)成檢(jian)測結果(guo)和過程曲(qu)線，並(bing)其(qi)打(da)印(yin)出來。

5、試(shi)驗(yan)時(shi)，應(ying)從距離扇(shan)葉(ye)軸線(xian) 40mm 左右兩點(dian)處開始(shi)測量，以每 80mm 的增量(liang)沿(yan)著(zhe)水平(ping)直線逐(zhu)點向(xiang)兩邊(bian)移動(dong)，直到(dao)所測得的(de)平(ping)均(jun)風(feng)速下降到(dao)低於(yu) 9m/min時(shi)為止；

6、風(feng)扇(shan)固(gu)定(ding)架及風(feng)速表(biao)座具備(bei)萬(wan)向(xiang)調節(jie)雲(yun)臺(tai)，安(an)裝高度(du)也能在(zai)要求(qiu)的(de)範圍內(nei)方(fang)便的(de)調節(jie)；

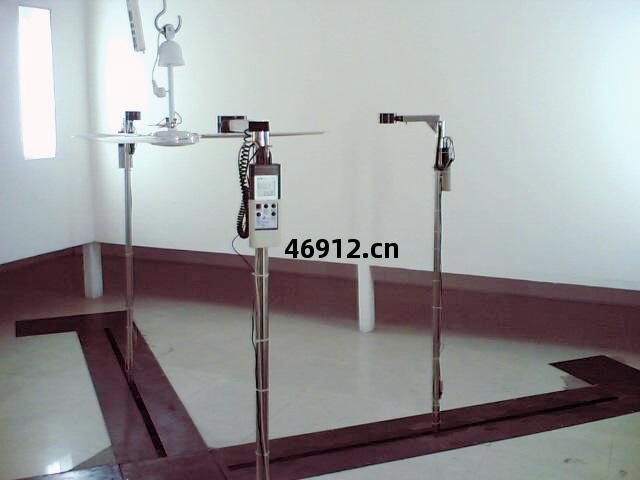

      7、德國(guo)德圖435-2型葉(ye)輪風(feng)速計，葉(ye)輪直徑(jing)100mm； 共(gong)4個；

      8、系(xi)統(tong)應(ying)配有可(ke)測電壓、電流(liu)（真(zhen)有效值）、功率(lv)的多功(gong)能電量測量儀(yi)和 500VA變(bian)頻(pin)（±1%）調壓電源，具體(ti)配(pei)置看配置表(biao)；
