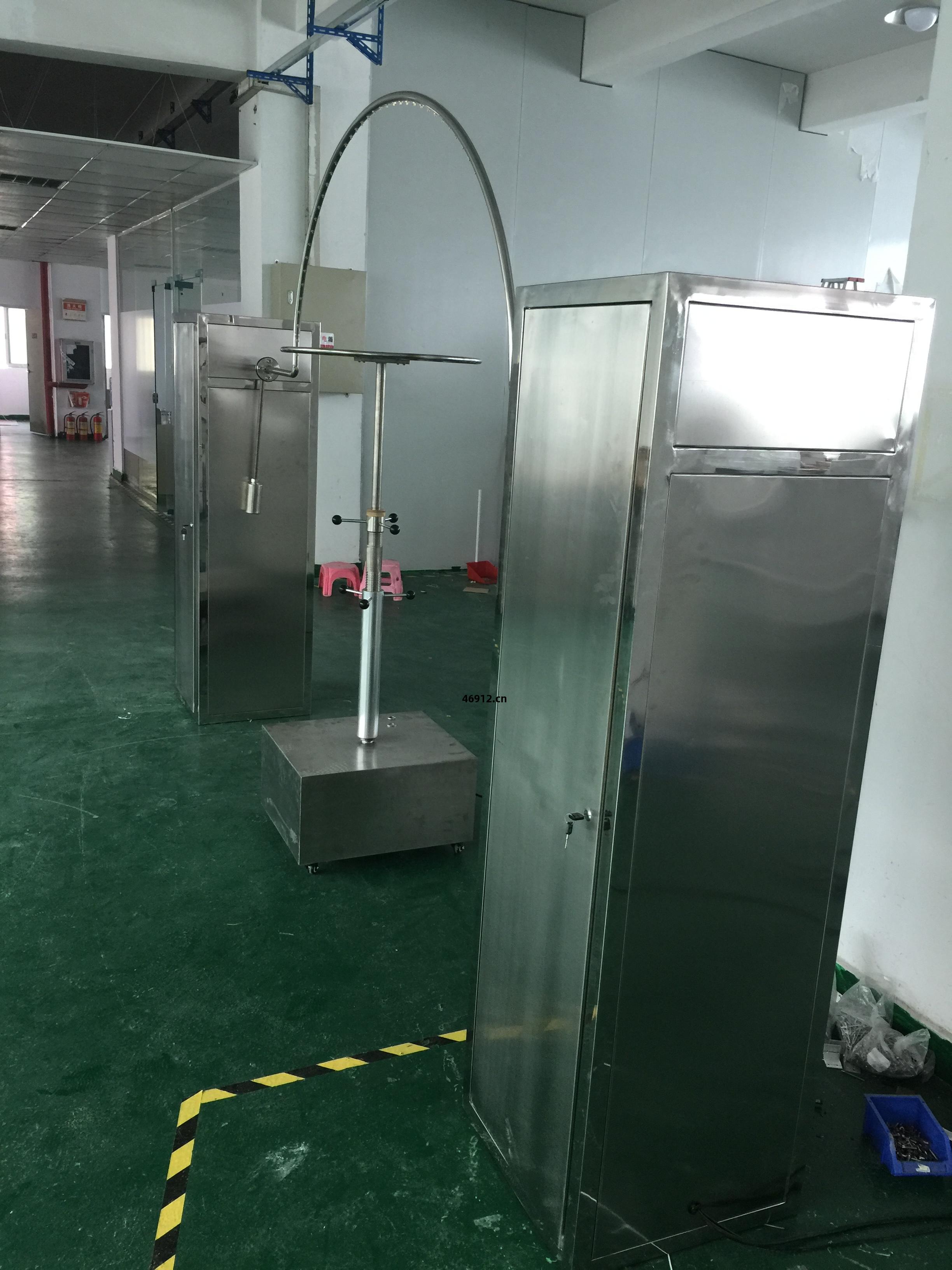

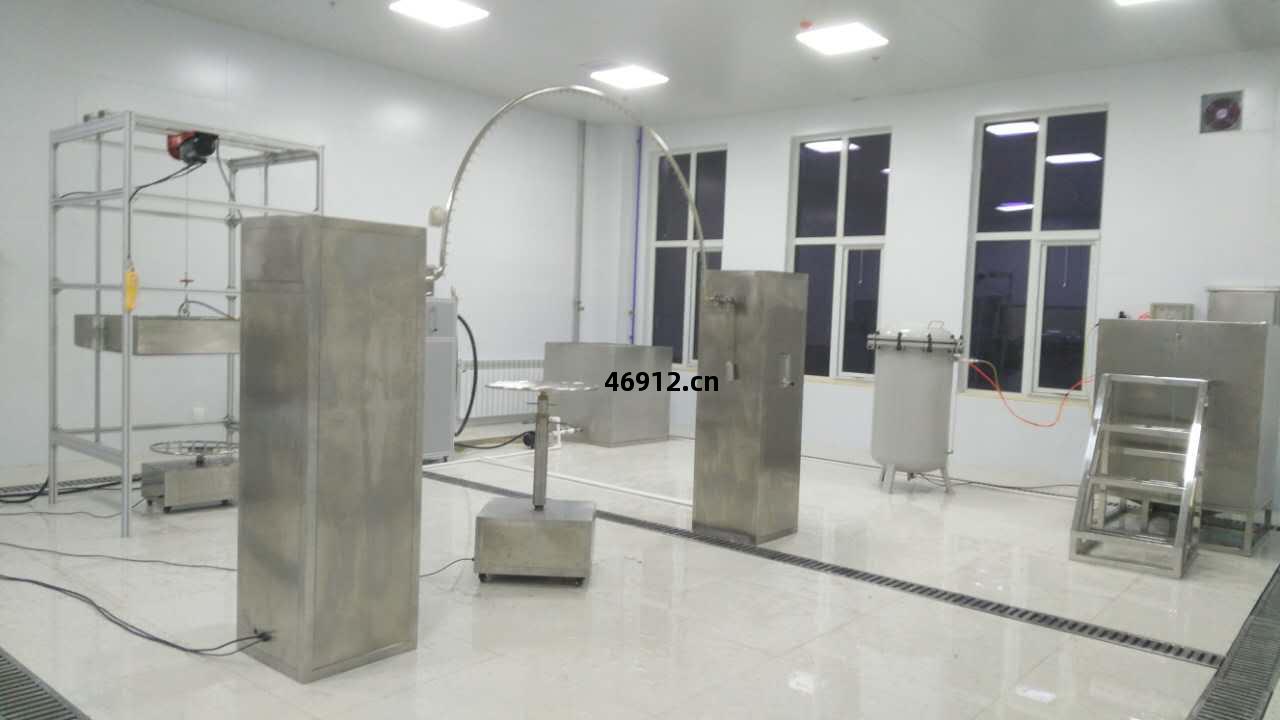

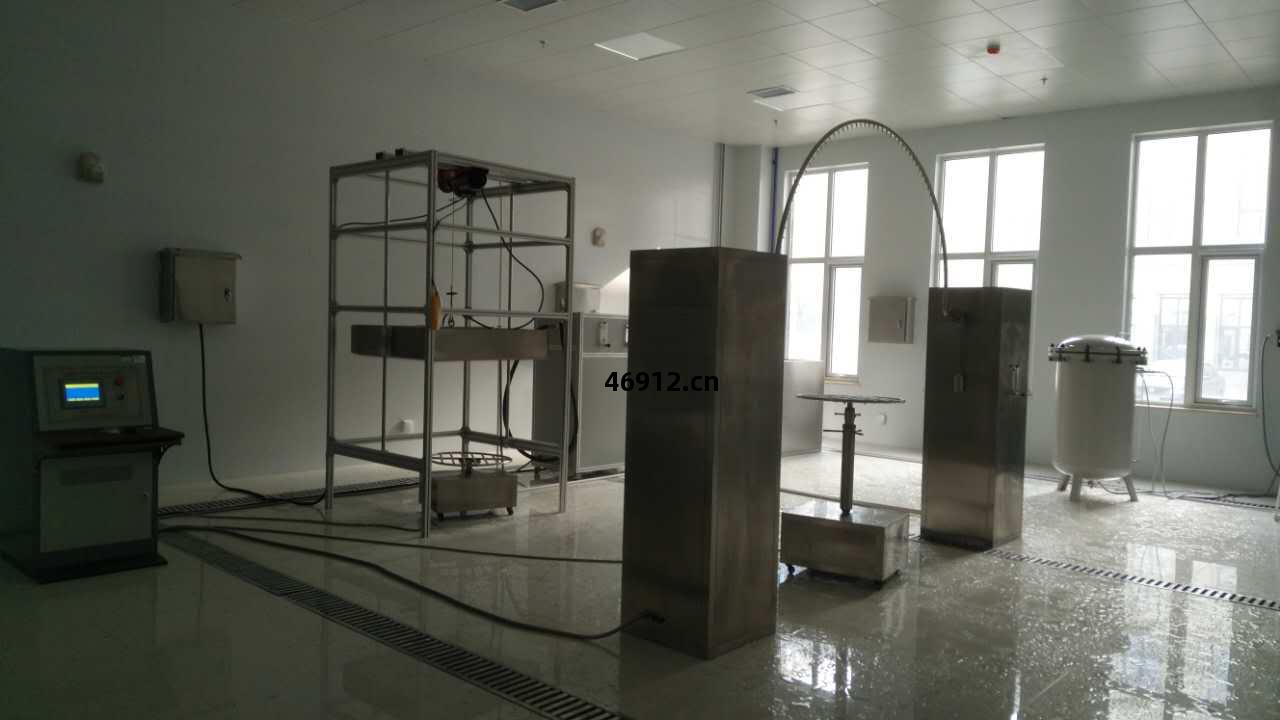

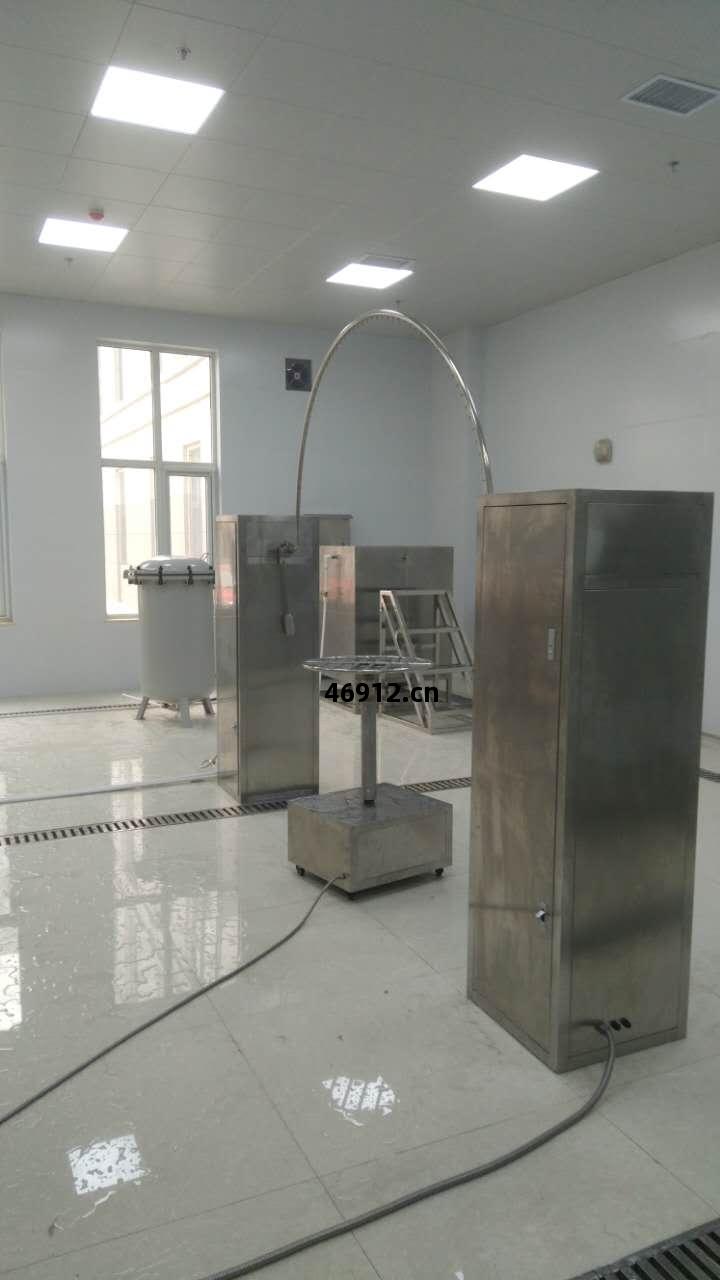

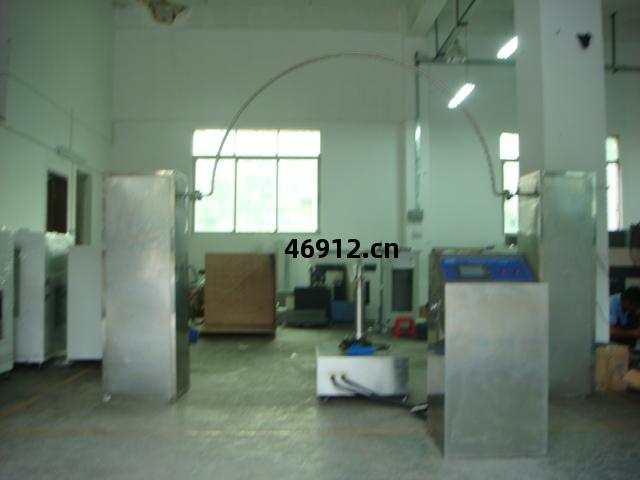

IPX34擺管和(he)噴頭淋(lin)水(shui)試驗根據(ju)IEC60529、GB2423、GB7000.1、GB4208-1993<<外殼(ke)防(fang)護(hu)等(deng)級>>等(deng)標準要(yao)求(qiu)設計(ji)制(zhi)造(zao)。用於防(fang)濺型(xing)器(qi)具(ju)（產(chan)品）的傾(qing)斜降雨試驗和(he)電(dian)工(gong)產(chan)品的噴淋水(shui)試(shi)驗，用於(yu)外殼(ke)防(fang)護(hu)等(deng)級第二位(wei)特(te)征(zheng)數(shu)字為(wei)3、4時(shi)所應(ying)做的試驗。用於(yu)質(zhi)檢所、國內外產(chan)品認(ren)證(zheng)實(shi)驗室和(he)國內外的電(dian)器(qi)電(dian)子生(sheng)產(chan)廠家。控制(zhi)系(xi)統可(ke)以(yi)選(xuan)用自(zi)動機(ji)械(xie)型(xing)、PLC自(zi)動(dong)控制(zhi)型(xing)和(he)觸(chu)摸(mo)屏全智(zhi)能(neng)控制(zhi)型(xing)3種。

1、 擺(bai)管(guan)規(gui)格： R400mm、R600mm、R800mm、R1000mm、R1200mm、R1400mm、R1600mm可(ke)以(yi)任(ren)選(xuan)兩(liang)根；

2、 噴水口(kou)夾(jia)角：120⁰（IPX3）、180⁰（IPX4），采(cai)用檔(dang)水(shui)板方(fang)式實(shi)現，IPX3/4轉(zhuan)換(huan)時(shi)無需更(geng)換(huan)擺管(guan)，只(zhi)要(yao)用(yong)擋(dang)水(shui)板(ban)擋(dang)住(zhu)相(xiang)應角度出水(shui)口，並(bing)固(gu)定即可；

3、 擺(bai)管(guan)材(cai)料：不銹鋼，擺管內徑： Φ15mm；

4、 噴水口(kou)孔(kong)徑：￠0.4MM；

5、 噴水口(kou)：不銹鋼制(zhi)作(zuo)，方(fang)便拆(chai)卸(xie)更(geng)換(huan)。內嵌定位(wei)球(qiu)，方(fang)便調節噴水角度；

6、 擺(bai)管(guan)擺(bai)動夾角：120⁰（IPX3）、180⁰、近(jin)似(si)360⁰自(zi)動(dong)調節：

1.第二位(wei)特(te)征(zheng)數(shu)字為(wei)3的擺(bai)管(guan)或(huo)淋(lin)水噴頭試(shi)驗

試驗(按相(xiang)關產(chan)品標準的規定(ding))用(yong)圖4和(he)圖5示意的兩(liang)種試驗設備之(zhi)壹(yi)進(jin)行。 a)使用(yong)圖4試驗設備(擺管)的(de)條(tiao)件(jian)。

按表9規定調節總(zong)的(de)水流(liu)量(liang),並(bing)用(yong)水流(liu)計(ji)測量(liang)。

擺管中點(dian)兩(liang)邊各60°弧(hu)段(duan)內(nei)布有(you)噴水孔(kong)。支(zhi)承物(wu)不必打(da)孔(kong)。

被(bei)試(shi)外殼(ke)放(fang)在擺(bai)管半(ban)圓中心。擺管(guan)沿(yan)垂線兩(liang)邊各擺(bai)動(dong)60°,共120°,每(mei)次(ci)擺動(dong)(2X120°)約(yue)需4s,試(shi)驗持續(xu)時(shi)間5min。然後把外殼(ke)沿(yan)水平(ping)方(fang)向旋轉(zhuan)90°,再(zai)試驗5min。擺管(guan)ZUI大允許半徑(jing)為(wei)1 600 mm。

如果某些(xie)型(xing)式的(de)設備試驗時(shi)外殼(ke)所有(you)部分(fen)不能全部淋(lin)濕,可上(shang)下調整(zheng)外殼(ke)支(zhi)承物(wu)。這種情(qing)況(kuang)應(ying)優先(xian)使用(yong)圖5所示(shi)手持試驗設備(淋水噴頭)。 b)使用(yong)圖5試驗設備(淋水噴頭)的(de)條(tiao)件(jian)。

本試驗應安(an)裝帶平衡(heng)重物(wu)的擋(dang)板(ban)。

調節水(shui)壓(ya),使達(da)到(dao)規定(ding)出(chu)水(shui)量(liang)。所需壓(ya)力(li)在(zai)50kPa~150kPa的範圍(wei)。試(shi)驗期(qi)間壓(ya)力(li)應(ying)維持(chi)恒定。

試驗時(shi)間按外殼(ke)表(biao)面積(ji)計算(suan)1min/m(不包括安裝(zhuang)面積),最(zui)少5min。

2.第二位(wei)特(te)征(zheng)數(shu)字為(wei)4的擺(bai)管(guan)或(huo)淋(lin)水噴頭試(shi)驗

a) 使用(yong)圖4試驗設備(擺管)的(de)條(tiao)件(jian)。

噴水孔(kong)布滿於(yu)擺(bai)管半(ban)圓180°內。按表9規定調節水(shui)流(liu)量(liang),並(bing)用(yong)流量(liang)計測量(liang)。

擺管沿(yan)垂線兩(liang)邊各擺(bai)動(dong)180°,共約(yue)360°,每次(ci)擺動(dong)(2X360°)約(yue)需12 s。試(shi)驗進行10min。

如果有(you)關(guan)產(chan)品標準未做規(gui)定(ding),被(bei)試(shi)外殼(ke)的(de)支承(cheng)物(wu)應開(kai)孔,以(yi)避免(mian)成(cheng)為擋(dang)水(shui)板(ban)。將(jiang)擺管在(zai)每壹(yi)方(fang)向擺動(dong)到(dao)ZUI大限度,使外殼(ke)在(zai)各方(fang)向都受(shou)到(dao)濺水(shui)。 b)使用(yong)圖5試驗設備(淋水噴頭)的(de)條(tiao)件(jian)。

從噴頭上(shang)除去平衡(heng)重物(wu)的擋(dang)板(ban),使外殼(ke)在(zai)各個(ge)可能(neng)的方(fang)向都受(shou)到(dao)濺水(shui)。水流(liu)速度和(he)每單(dan)位(wei)面(mian)積的濺水(shui)時(shi)間如14.2.3規(gui)定。
