本(ben)裝置(zhi)是(shi)根據GB/T 17713《吸油(you)煙(yan)機》及(ji)GB/T14806《家用(yong)和類似用(yong)途的(de)交(jiao)流(liu)換(huan)氣(qi)扇及(ji)其(qi)調速(su)器(qi)》等標準研發(fa)制(zhi)造的(de)風(feng)量測(ce)量(liang)系統。該(gai)空氣(qi)性(xing)能試(shi)驗(yan)裝置(zhi)主(zhu)要針(zhen)對GB/T17713-2011《吸油(you)煙(yan)機》標準附錄(lu)C的(de)“外排式(shi)吸油(you)煙(yan)機空(kong)氣性能試(shi)驗(yan)裝置(zhi)”，該(gai)裝置(zhi)只(zhi)能針(zhen)對“外排式(shi)吸油(you)煙(yan)機”做測(ce)試(shi)，不(bu)能用(yong)於(yu)“循環式(shi)吸油(you)煙(yan)機”測(ce)試(shi)。

壹、主(zhu)要技(ji)術性能指標：

1．用(yong)途：主(zhu)要用(yong)於(yu)吸油(you)煙(yan)機的(de)風(feng)量測(ce)試(shi)。

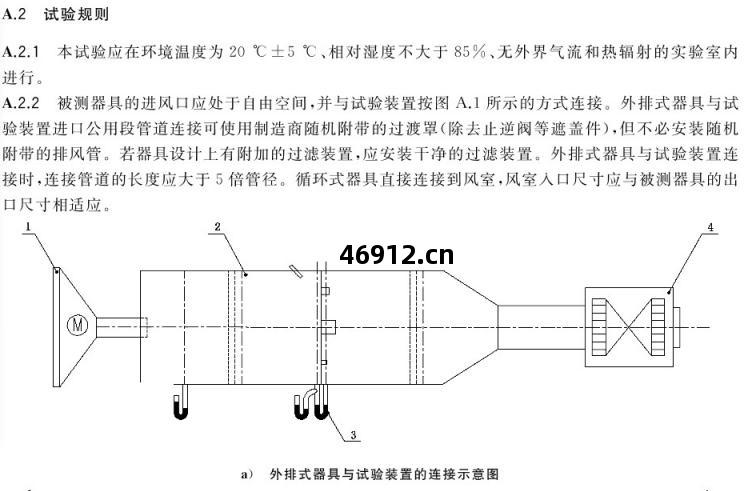

2．設計(ji)依(yi)據(ju)：GB_17713-2011《吸油(you)煙(yan)機》附錄(lu)C相(xiang)關要求；

3．測(ce)試(shi)原(yuan)理(li)：在(zai)測(ce)試(shi)風(feng)洞(dong)中模(mo)擬(ni)試(shi)品(pin)的(de)實際(ji)工作狀(zhuang)態，變換出(chu)風(feng)口(kou)的(de)孔板直(zhi)徑(jing)，然(ran)後(hou)測(ce)出(chu)風(feng)口(kou)的(de)每次靜(jing)壓值(zhi)，再(zai)由標準公式(shi)計(ji)算(suan)出(chu)此時(shi)對應的(de)的(de)流量(liang)系數(shu)及(ji)風(feng)量等參數(shu)。

4.測(ce)試(shi)機(ji)型(xing)：頂出(chu)風(feng)吸油(you)煙(yan)機；

5．樣(yang)機電源(yuan)：單相(xiang)AC100～300V，50Hz，容量(liang)1kW。

6．測(ce)試(shi)工位(wei)：單(dan)工位(wei)。

7．風(feng)量測(ce)量(liang)範(fan)圍(wei)：5m³-30m³/min;

8．筒內(nei)靜(jing)壓測(ce)量(liang)範(fan)圍(wei)：0~1300Pa±0.5%fsPa；

9．風(feng)量測(ce)量(liang)誤差(cha)±3%;

10．空氣(qi)溫濕(shi)度(du):0—60℃±3%fs，(5～99)%R﹒H±5%fs

11．外形尺(chi)寸（約(yue)）：3700W×800D×1200H。(具體(ti)尺(chi)寸以(yi)實(shi)物為(wei)準)。

二、控(kong)制和(he)測(ce)量(liang)參數(shu)

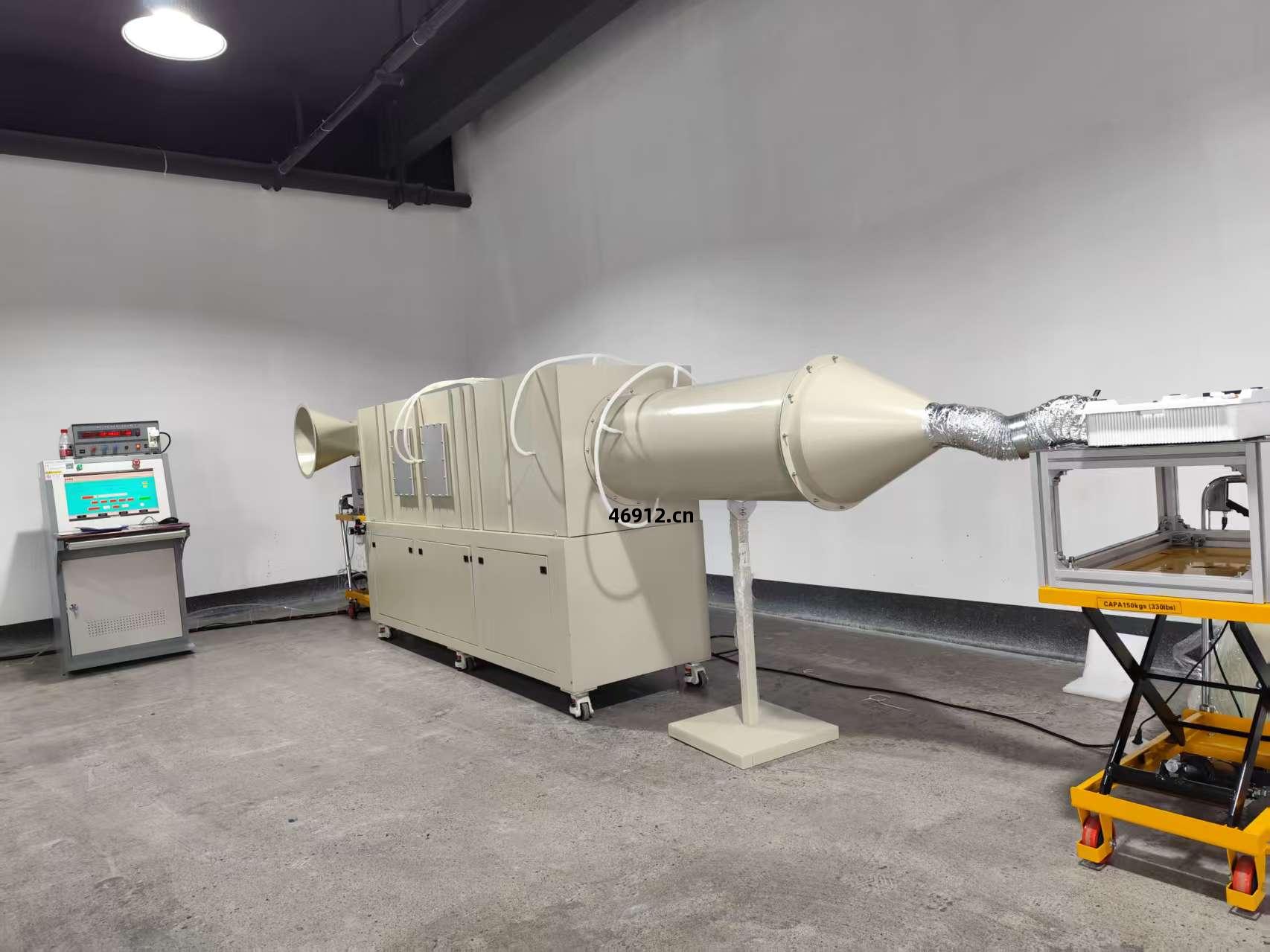

1．測(ce)試(shi)風(feng)道：

測(ce)試(shi)風(feng)道包括(kuo)連(lian)接器(qi)、十字(zi)整(zheng)流(liu)器(qi)、擴(kuo)散筒(tong)、減壓筒(tong)（調節(jie)器(qi)）、活動支架等，其(qi)中十字(zi)整(zheng)流器(qi)、擴(kuo)散筒(tong)、減壓筒(tong)（調節(jie)器(qi)）嚴格(ge)按(an)照國家標準GB/T17713《吸油(you)煙(yan)機》附錄(lu)C圖(tu)C.1制作(zuo)。

2.測(ce)試(shi)孔(kong)板：

測(ce)試(shi)孔(kong)板嚴(yan)格(ge)按(an)照附錄(lu)C表(biao)C.1，共15塊(kuai)節(jie)流孔(kong)板及(ji)壹塊(kuai)盲板。（可(ke)根(gen)據(ju)客(ke)戶要求定(ding)制(zhi)）

3.環境(jing)及(ji)壓力(li)采樣(yang)系統：

設備(bei)配(pei)置(zhi)成套環境(jing)及(ji)壓力(li)采樣(yang)系統，其(qi)中壓力(li)采樣(yang)系統配(pei)置(zhi)橫(heng)河(he)壓力(li)傳感器(qi)，保證采樣(yang)準確(que)可(ke)靠(kao)。

4.電動(dong)升降(jiang)系統：

電動(dong)升降(jiang)系統為(wei)油煙(yan)機(ji)的(de)安裝及(ji)調試(shi)提(ti)供良好的(de)可(ke)操作性(xing)，降(jiang)低(di)了測(ce)試(shi)調試(shi)工作量。

5.上位(wei)機(ji)處理系統：

由電腦(nao)及(ji)其(qi)周邊(bian)設備(bei)實(shi)現自(zi)動測(ce)試(shi)、演算(suan)及(ji)數(shu)據(ju)輸出(chu)，圖(tu)形顯示(shi)打(da)印(yin)測(ce)試(shi)結(jie)果。人機對話操作簡單，精度(du)高(gao)，省(sheng)時(shi)省力(li)。

測(ce)試(shi)項(xiang)目：P-Q特(te)性(xing)（流(liu)量與(yu)靜壓的(de)關系）、Q-η特性(xing)（流(liu)量與效(xiao)率(lv)的(de)關系）、電流(liu)、功率(lv)。

該(gai)測(ce)試(shi)系統可(ke)以(yi)測(ce)繪(hui)靜壓(ya)與(yu)風(feng)量、風(feng)量與轉速、電流(liu)、功率(lv)、效(xiao)率(lv)等對(dui)應曲線(xian)。按(an)照附錄(lu)A的(de)方(fang)法(fa)進(jin)行(xing)試(shi)驗(yan)，器(qi)具在(zai)額(e)定(ding)電壓(ya)，額(e)定(ding)頻率(lv)下(xia)，以(yi)轉速擋(dang)運轉，其(qi)明示(shi)值(zhi)應符合(he)表(biao)1規定(ding)：

表1空(kong)氣性(xing)能限(xian)定(ding)值(zhi)

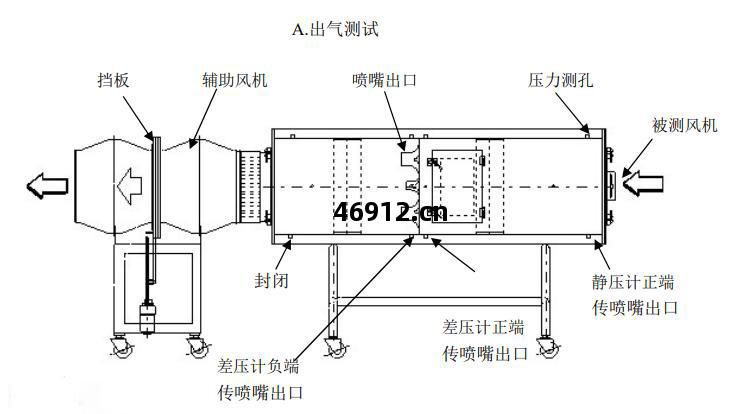

三、測(ce)試(shi)原(yuan)理(li)及(ji)布(bu)局(ju)

本方(fang)案(an)采用(yong)吹風(feng)式(shi)測(ce)試(shi)模(mo)式(shi)，根(gen)據(ju)設定(ding)風(feng)量自(zi)動開(kai)啟(qi)噴(pen)嘴組(zu)合，通(tong)過變頻器(qi)無極(ji)調節(jie)輔(fu)助(zhu)風(feng)機的(de)頻率(lv)來(lai)控(kong)制風(feng)量；風(feng)室中間(jian)由均(jun)流(liu)孔(kong)板、噴(pen)嘴、啟(qi)動執(zhi)行(xing)機(ji)構及(ji)噴(pen)嘴板構成；風(feng)室接口(kou)尺(chi)寸為(wei)600mm×600mm。本(ben)系統通(tong)過測(ce)量(liang)噴(pen)嘴前(qian)後(hou)壓(ya)差(cha)自(zi)動計(ji)算(suan)風(feng)機風(feng)量。本設備(bei)運行(xing)時(shi)，開啟(qi)新(xin)風(feng)機性能試(shi)驗(yan)裝置(zhi)，通過控(kong)制風(feng)室噴(pen)嘴開(kai)合組(zu)合以(yi)及(ji)變頻裝置(zhi)電流(liu)頻率(lv)來(lai)控(kong)制輔(fu)助(zhu)風(feng)機的(de)風(feng)量，通過高(gao)精度(du)微(wei)壓(ya)計測(ce)量(liang)對應(ying)風(feng)量下(xia)的(de)靜壓(ya)，從而(er)得到被(bei)測(ce)風(feng)機風(feng)量和風(feng)壓的(de)對應(ying)數(shu)據(ju)。
