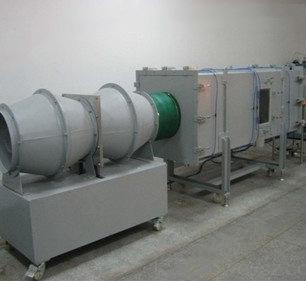

吸油(you)煙機(ji)空氣性(xing)能試驗裝置(zhi)根(gen)據IEC標(biao)準(zhun)並采(cai)用日本先進技術研(yan)發制(zhi)造的風(feng)量(liang)測試系(xi)統。原(yuan)理是：在測試風(feng)洞(dong)中模(mo)擬試品(pin)的實(shi)際工作狀(zhuang)態(tai)然(ran)後(hou)測出風洞(dong)中噴(pen)嘴(zui)兩(liang)側的氣壓(ya)差(cha)，再(zai)由標(biao)準(zhun)公式(shi)計(ji)算出此(ci)時(shi)對(dui)應(ying)的風(feng)速(su)，*後乘以(yi)噴(pen)嘴(zui)面(mian)積。吸油(you)煙機(ji)空氣性(xing)能試驗室只(zhi)需人工安(an)裝試品(pin)和(he)更(geng)換噴(pen)嘴(zui)，測(ce)試壹(yi)臺試品(pin)全過(guo)程(cheng)只需十分(fen)鐘。

吸油(you)煙機(ji)空氣性(xing)能試驗室是(shi)根(gen)據IEC標(biao)準(zhun)並采(cai)用日本先進技術研(yan)發制(zhi)造的風(feng)量(liang)測試系(xi)統。

壹(yi).基本測(ce)試原(yuan)理

在測試風(feng)洞(dong)中模(mo)擬試品(pin)的實(shi)際工作狀(zhuang)態(tai)（由輔(fu)助風(feng)機使(shi)試品(pin)出風(feng)口壓(ya)力(li)與(yu)要求的(de)壹(yi)致(zhi)），然(ran)後(hou)測出風洞(dong)中噴(pen)嘴(zui)兩(liang)側的氣壓(ya)差(cha)，再(zai)由標(biao)準(zhun)公式(shi)計(ji)算出此(ci)時(shi)對(dui)應(ying)的風(feng)速(su)，*後乘以(yi)噴(pen)嘴(zui)面(mian)積和(he)相關流量系(xi)數而(er)得出風量。
該(gai)裝(zhuang)置(zhi)采(cai)用計(ji)算機自(zi)動(dong)測控(kong)方式(shi)，只(zhi)需人工安(an)裝試品(pin)和(he)更(geng)換噴(pen)嘴(zui)，測(ce)試壹(yi)臺試品(pin)全過(guo)程(cheng)只需十分(fen)鐘。可以(yi)測(ce)繪(hui)靜(jing)壓與(yu)風量、風量與轉(zhuan)速(su)、電流(liu)、功率(lv)、效(xiao)率等(deng)對(dui)應(ying)曲線(xian)。還可以(yi)對(dui)試品(pin)在吸入和(he)排(pai)出兩(liang)種狀(zhuang)態(tai)下(xia)進行測(ce)試。吸油(you)煙機(ji)空氣性(xing)能試驗室具有方(fang)便(bian)快(kuai)捷、穩(wen)定可靠(kao)、重(zhong)現(xian)性(xing)好等(deng)特點(dian)。滿(man)足相關產(chan)品(pin)的科(ke)研(yan)和(he)生產(chan)過(guo)程(cheng)中測(ce)試使(shi)用。
1.產(chan)品(pin)名(ming)稱(cheng)：吸油(you)煙機(ji)空氣性(xing)能試驗室
2.型號(hao)規格(ge)：DMS
3.標(biao)準(zhun)依據:  GB/T14806和(he)IEC61591以(yi)及(ji)相關產(chan)品(pin)標(biao)準(zhun)。
4.適用(yong)產(chan)品(pin): 散(san)熱(re)風(feng)機(ji)、軸(zhou)流扇(shan)、換氣扇(shan)、吸油(you)煙機(ji)等。

二(er).總體(ti)方案(an)
吸油(you)煙機(ji)空氣性(xing)能試驗室方(fang)案(an)不包(bao)括(kuo)試驗室建築結構部(bu)分(fen),該(gai)部(bu)分(fen)由(you)用(yong)戶(hu)根(gen)據標(biao)準(zhun)要求自(zi)行建造。
   1.試驗室壹(yi)般要求
     尺寸：4500（寬(kuan)）×6000）（長）×2800（高）mm以(yi)上(shang)。
     墻壁：光滑平整，沒(mei)有(you)影(ying)響(xiang)氣流(liu)的(de)開(kai)孔（空(kong)調(tiao)開(kai)孔不應直吹(chui)）。
     地(di)面(mian)：應保持地(di)面(mian)平整。
     溫(wen)濕度(du)：風(feng)量(liang)測(ce)量(liang)時(shi)試驗室空(kong)氣溫(wen)度為(wei) 20℃±5℃、濕度(du)為(wei)   30%-80%（用(yong)戶(hu)自(zi)備空(kong)調(tiao)器(qi)或除濕機(ji)）。
     大氣壓(ya)：海(hai)拔不超過(guo)1000米(mi)的普通大氣環(huan)境。
   2.測(ce)試系(xi)統
     主(zhu)要構成(cheng)：風(feng)量(liang)測(ce)試風(feng)洞(dong)、輔助(zhu)風機(ji)及風門調(tiao)節(jie)機構、測控電氣櫃(gui)（包(bao)括(kuo)變頻電源、電參(can)數(shu)測量(liang)儀(yi)、壓力(li)變送(song)器、轉速(su)表(biao)等）、品(pin)牌(pai)電腦、打(da)印機、試品(pin)升降(jiang)臺、試品(pin)安(an)裝法(fa)蘭(lan)及(ji)測(ce)試風(feng)管(guan)。
     系(xi)統功能：由計(ji)算機提示輸(shu)入試品(pin)參數(shu)和(he)測試相關數據後(hou)，便(bian)可實(shi)現(xian)全(quan)部(bu)自(zi)動(dong)測控(kong)功能：包(bao)括(kuo)、風量測量(liang)；電壓(ya)、電流(liu)、功率(lv)測(ce)量；轉(zhuan)速(su)測量(liang)、溫(wen)濕度(du)和(he)大氣壓(ya)測(ce)量、測(ce)試過(guo)程(cheng)提示、數(shu)據表(biao)格、相關曲線等(deng)。
    3.配電要求：用(yong)戶(hu)須(xu)提供獨(du)立的(de)配電開(kai)關，三(san)相四線加地(di)線(xian)供電：AC 380V，50Hz   *大容量：5KVA

三(san).吸油(you)煙機(ji)空氣性(xing)能試驗室主(zhu)要技術(shu)參(can)數(shu)指(zhi)標(biao)
    1.試驗室電源：AC 220V/AC 380V  50HZ；容量(liang)：5KVA
    2.試驗室環(huan)境：20℃±5℃  濕度(du)：30%--80%    大氣壓(ya)：常態
    3.測量風量(liang)範圍(wei)：F401-025：（0.06m3—25m3）/min
                    F401-050：（0.2m3—50m3）／min
    4.靜(jing)  差  壓(ya)：0—1250Pa　 ±0.1%Pa
    5.電氣參(can)數(shu)：電壓(ya)、電流(liu)、功率(lv)的(de)測量(liang)精(jing)度(du)為(wei)0.5級，數(shu)顯儀(yi)表(biao)
        量程(cheng)：電壓(ya)  AC 0-300V
         電流(liu)  AC 0--**
         功率(lv)   0—1000W
    6.轉(zhuan)速(su)：數顯  0-19999轉/分(fen) ±5RPM
    7.空氣溫(wen)度:  0—100℃ ±0.5℃
    8.空(kong)氣濕度(du):  (20-98)%R﹒H  ±4%
    9.變(bian)頻(pin)穩(wen)壓電源：
            輸(shu)入電壓(ya)：AC 220V  50HZ
            輸(shu)出電壓(ya)：AC 0-110V-220V-300V 連(lian)續(xu)可調(tiao)，≤1%
            輸(shu)出頻(pin)率(lv)： 50HZ或60HZ
            輸(shu)出功率(lv)： 0-1000W
        10.工況(kuang)測(ce)試，自(zi)動(dong)可調(tiao)（替代原(yuan)來18塊）節(jie)流孔板(ban)所測(ce)試及(ji)計(ji)算項目。
1）.減(jian)壓(ya)筒(tong)內計(ji)示靜(jing)壓：Ps6 (Pa)
2）.輸(shu)入電功率(lv)：P (W)
3）.試驗工況(kuang)下(xia)的風(feng)量(liang)：Qv (m3/s)
4）.試驗工況(kuang)下(xia)的全(quan)壓(ya)：Pfb (Pa)
5）.空氣標(biao)準(zhun)狀(zhuang)態(tai)的全(quan)壓：Pfbn (Pa)
6）.試驗工況(kuang)下(xia)的靜(jing)壓：Ps2n (pa)
7）.試驗工況(kuang)下(xia)的全(quan)壓(ya)效率：η(%)
11. 測(ce)試完(wan)成(cheng)後(hou)能計(ji)算機自(zi)動(dong)算出的(de)測量(liang)結果;
1）.*大靜(jing)壓（零風(feng)量(liang)時(shi)的靜(jing)壓值）：Ps2n (max)  Pa
2）.*大風量（零靜(jing)壓時(shi)的風量值）：Qv (max)  m3/min
3）.規定(ding)風量(liang)（7m3/min）時的(de)靜(jing)壓：Ps2ns  Pa
4）.規定(ding)風量(liang)（7m3/min）時的(de)主(zhu)電機(ji)輸(shu)入功率(lv)：P  W
5）.規定(ding)風量(liang)（7m3/min）時的(de)全(quan)壓(ya)效率：η  %
 12. 可以(yi)測(ce)繪(hui)靜(jing)壓與(yu)風量、風量與轉(zhuan)速(su)、電流(liu)、功率(lv)、效(xiao)率等(deng)對(dui)應(ying)曲線(xian)。還可以(yi)對(dui)試品(pin)在吸入和(he)排(pai)出兩(liang)種狀(zhuang)態(tai)下(xia)進行測(ce)試。

四(si).測試軟件
    1.采(cai)用WinXP操(cao)作(zuo)系(xi)統，窗(chuang)口界面、中文顯示。
    2.可以(yi)采(cai)集測(ce)量(liang)的所有(you)數據，並(bing)以(yi)數(shu)字(zi)、表(biao)格的(de)形(xing)式(shi)進行實(shi)時(shi)
      連(lian)續(xu)監(jian)測。
    3.測(ce)試結束(shu)，可以(yi)自(zi)動(dong)進行原(yuan)始數據統(tong)計(ji)分(fen)析處(chu)理(li)、顯示並(bing)打(da)印
      測試數(shu)據。
    4.歷(li)史(shi)數據查(zha)詢(xun)功能。可以(yi)以(yi)測(ce)試日期、編號(hao)、機型等(deng)參(can)數(shu)進行
      數(shu)據查(zha)詢(xun)、並(bing)顯示和(he)打(da)印。
    5.根(gen)據用(yong)戶(hu)的要求可進行界(jie)面和(he)相關數據的(de)修(xiu)補(bu)。
