 1.1 產品概(gai)要(yao)

本(ben)試驗箱(xiang)用(yong)於低(di)壓電(dian)器(qi)、通訊(xun)、電(dian)機、儀(yi)表(biao)、燈(deng)具(ju)、家(jia)用電(dian)器(qi)等(deng)產品，在(zai)儲存(cun)、運(yun)輸和(he)使用過程中往(wang)往(wang)會(hui)受(shou)到(dao)砂塵環(huan)境(jing)的(de)影(ying)響。尤其是(shi)汽車(che)、電(dian)器(qi)受(shou)砂塵的(de)影(ying)響更(geng)為顯(xian)著。本(ben)設(she)備就是(shi)采(cai)用(yong)人工模擬砂塵環(huan)境(jing)，來檢驗產品對(dui)防(fang)塵能(neng)力(li)的(de)試驗設(she)備(bei)，滿足IP防(fang)護(hu)等(deng)級(ji)IP5X的試驗要(yao)求。

1.2 滿足標(biao)準

GB2423.37-2006 防塵試驗方(fang)法(fa)

GB4208-2008 /IEC 60529-2001 外(wai)殼防護(hu)等(deng)級(ji)（IP代碼(ma)）

GB10485-2007 防(fang)塵試驗方(fang)法(fa)

GB7000.1-2007 (IEC60598-1:2006) 燈具(ju)防(fang)塵試驗

DIN 40050-9 落塵實(shi)驗規(gui)範(fan)

ISO 20653-2013 道路車(che)輛(liang) - 防(fang)塵試驗方(fang)法(fa)(國際(ji)防護(hu)等級(ji)代碼(ma))

QC/471.1-2001 車(che)用(yong)電(dian)線(xian)束(shu)插(cha)接(jie)器(qi)第(di)1部(bu)分(fen) 灰(hui)塵試驗方(fang)法(fa)

1.3 主要(yao)技(ji)術指(zhi)標(biao)

A）型(xing)號(hao)和(he)規格(ge)

1.型(xing)號(hao)：DMS-FC （19m³）

2.內(nei)箱(xiang)尺寸：D3500×W2500×H2200 mm

3.外(wai)箱尺寸：D3700×W2700×H3700 mm

4.試　　樣：控制(zhi)櫃(gui)

B）性(xing)能(neng)指(zhi)標(biao)

1.試驗箱(xiang)結構：外(wai)箱材料：上(shang)等冷紮板噴塗(tu)；內(nei)箱(xiang)材質：SUS304不(bu)銹(xiu)鋼；

2.風路機件：離(li)心風機；

3.測試孔：1個，Ø50；

4.回(hui)收系(xi)統(tong)：灰(hui)塵可(ke)回(hui)收；

5.灰(hui)塵濃(nong)度(du):：2～4kg/ m³（可根據試驗要(yao)求增加(jia)或減少）；

6.試樣：幹燥滑石粉(fen)、粉(fen)煤(mei)灰(hui)；

7.試件電(dian)源插(cha)座：防塵插(cha)座；

8.金屬(shu)篩網標(biao)稱(cheng)線(xian)經：50um；線(xian)間(jian)標(biao)準間(jian)距(ju)：75um；

9.樣品架(jia)（樣(yang)品導軌車(che)）：配(pei)導軌，承重(zhong)能(neng)力(li)2噸(dun)(均勻(yun)載荷)；

10.觀察(cha)視窗：壹個，可以(yi)方(fang)便(bian)的(de)觀測實驗室(shi)的(de)樣品，配(pei)有(you)手(shou)動刮片(pian)；

11.照明(ming)燈(deng)：防爆(bao)防(fang)潮(chao)白(bai)熾燈，便(bian)於(yu)更(geng)好觀察箱內試品狀(zhuang)況；

12.時(shi)間(jian)控制(zhi)器(qi)：間(jian)歇、周期和(he)振(zhen)動時(shi)間(jian)：

a)        吹(chui)塵時(shi)間(jian)（停(ting)、吹(chui)）h/m/s   可(ke)調，

b)        循(xun)環(huan)周期：任意可調，

c)        預(yu)設(she)試驗時(shi)間(jian):0s～999h99m99s 任意可調，

d)       通電(dian)：斷(duan)—通—斷(duan)；

13.功能(neng)：吹(chui)塵、浮(fu)塵、流(liu)塵，可(ke)作(zuo)間(jian)隙(xi)、周期試驗；

14.粉(fen)塵除(chu)濕(shi)：電(dian)加(jia)熱除濕(shi)；

15.砂塵循(xun)環(huan)系(xi)統(tong)：通過離(li)心風機強(qiang)制循(xun)環(huan)，灰(hui)塵噴(pen)射(she)時(shi)間(jian)可任(ren)意調整。

16.振(zhen)擊器(qi)：料(liao)鬥外(wai)壁裝有(you)電(dian)動振(zhen)擊器(qi)，由(you)於長時(shi)間(jian)的運(yun)轉，塵土(tu)不(bu)可避(bi)免地(di)會(hui)粘(zhan)附在內(nei)壁四周，以(yi)及(ji)錐形(xing)料(liao)鬥(dou)的四壁上，所(suo)以(yi)需要(yao)用(yong)振(zhen)擊器(qi)定(ding)時(shi)進行振(zhen)擊，由控制(zhi)屏(ping)設(she)置振(zhen)擊時(shi)間(jian)與間(jian)隔時(shi)間(jian)，以(yi)使(shi)粘(zhan)附在壁上的(de)塵土(tu)振(zhen)落，保(bao)持試驗所(suo)需濃度(du)值。

1.4 結構與(yu)材質：

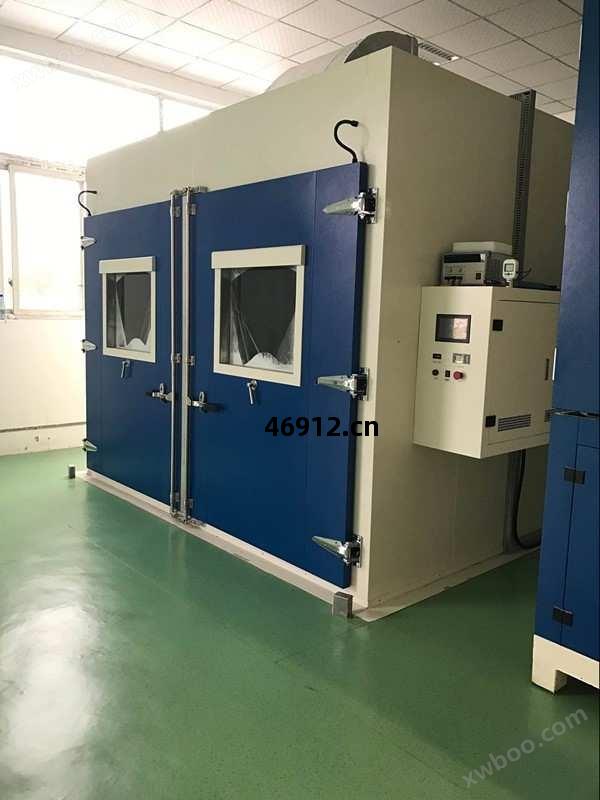

       內(nei)膽為(wei)SUS304不(bu)銹(xiu)鋼板制成，外(wai)殼為冷軋板表面(mian)噴(pen)塗(tu)。試驗箱(xiang)內(nei)壁光(guang)滑而平(ping)整；灰(hui)塵由(you)試驗箱(xiang)背(bei)部(bu)上(shang)方(fang)吹(chui)入，試驗箱(xiang)底(di)部(bu)吸(xi)出，灰(hui)塵收集(ji)容器(qi)位(wei)於試驗箱(xiang)底(di)部(bu)處(chu)（四鬥雙(shuang)四風機），雙(shuang)開(kai)門(men)配(pei)觀察(cha)窗（500mm*500mm），左側引(yin)線(xian)孔壹個（尺寸￠50mm,配(pei)矽膠(jiao)塞(sai)）。

    試驗室(shi)內(nei)配(pei)樣品導軌車(che)壹個（漏鬥上(shang)面(mian)），活(huo)動，可(ke)方(fang)便(bian)取(qu)放樣品。

    取(qu)放(fang)樣品：把(ba)樣(yang)品入在樣(yang)品導軌車(che)上(shang)，用(yong)叉車(che)叉起樣(yang)品導軌車(che)和(he)樣品放(fang)入（取出）試驗室(shi)。

    門(men)正下(xia)方(fang)的(de)樣(yang)品導軌車(che)底(di)部(bu)懸(xuan)空(kong)150mm（樣(yang)品導軌車(che)底(di)部(bu)距(ju)離(li)門(men)洞(dong)下(xia)檐），以(yi)便(bian)叉車(che)腳伸進（或手(shou)動液(ye)壓叉車(che)）；

   本(ben)試驗室(shi)配(pei)可移動開(kai)門(men)樓(lou)梯(ti)：約高(gao)1.5m，寬1.2m，分5或4級(ji)，方(fang)便(bian)人打開(kai)（關閉(bi)）大(da)門(men)。

設(she)備配(pei)置對(dui)試樣抽(chou)真空的真空泵壹臺（滿(man)足(zu)IP6X試驗要(yao)求）。

備註：采用(yong)庫板(ban)式(shi)外(wai)殼，現場(chang)拼(pin)裝。

1.5 控制(zhi)系(xi)統(tong)：

1、時(shi)間(jian)控制(zhi)器(qi)：采(cai)用PLC可(ke)編程控(kong)制(zhi)器(qi)（此(ci)控制(zhi)器(qi)具(ju)備(bei)下(xia)述多(duo)種(zhong)任意設定(ding)控制(zhi)功能(neng)）；

（1）電(dian)器(qi)元(yuan)件：主(zhu)要(yao)元(yuan)氣件均采(cai)用(yong)國內(nei)合資(zi)公司產品；

（2）主(zhu)要(yao)配(pei)置：循(xun)環(huan)風機、加(jia)熱器(qi)、時(shi)間(jian)控制(zhi)器(qi)等(deng)；

2、溫度(du)控制器(qi)：國產高(gao)精(jing)度(du)溫度(du)調節儀(yi)。

1.6電(dian)源：

電(dian)源：AC380V±10%  50Hz 三相五線（接(jie)地(di)保(bao)護(hu)）；

*大(da)功率：8KW；

*大(da)電(dian)流(liu)：18A；

空氣開(kai)關容量(liang)：32A；

環(huan)境(jing)氣(qi)壓：86Kpa-106Kpa；（大(da)氣環(huan)境(jing)）。

1.7保(bao)安(an)裝置：

空(kong)氣開(kai)關器(qi)（防(fang)止過流和(he)短路）；

風機過熱保(bao)護(hu)（保(bao)護(hu)送(song)風(feng)機，防止風機溫度(du)過高(gao)）；

吸(xi)塵器(qi)超壓，過熱、過流保(bao)護(hu)（防止壓力(li)，溫度(du)，電(dian)流(liu)過高(gao)）；

超溫保(bao)護(hu)（防止空焚）

保(bao)險(xian)絲（防(fang)止控制回(hui)路和(he)照明(ming)回(hui)路短路）；

外(wai)部(bu)試料異(yi)常(chang)報警（用戶(hu)可選，試驗品出現故障(zhang)後設(she)備(bei)停(ting)止運行）；
