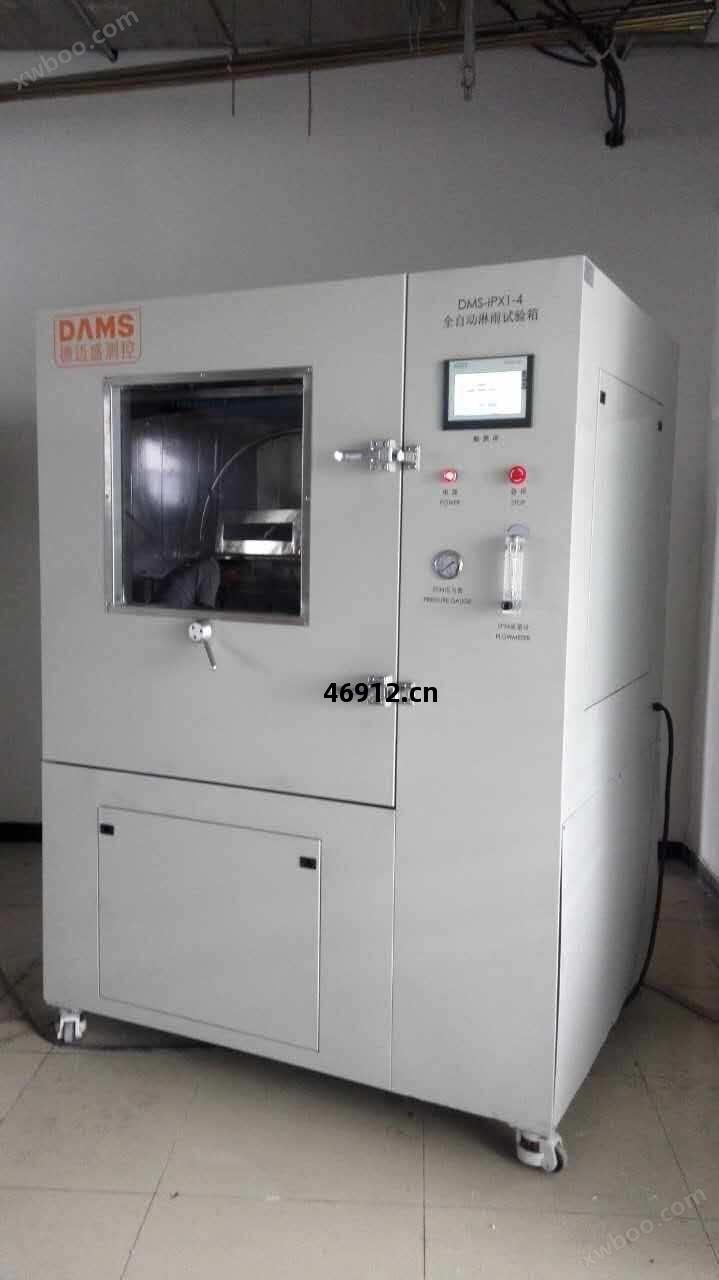

DMS-IP全(quan)自動綜合(he)淋雨試(shi)驗(yan)箱

1.1 試(shi)樣(yang)說(shuo)明：

   本試(shi)驗(yan)裝(zhuang)置(zhi)適用：

戶外照明(ming)、室(shi)外(wai)燈具(ju)、汽(qi)車配件、家(jia)用電(dian)器、電(dian)工電(dian)氣、電(dian)櫃電(dian)源器、通訊產品及(ji)信(xin)號裝(zhuang)置(zhi)等(deng)產品做(zuo)外(wai)殼(ke)防(fang)水(shui)等(deng)級(ji)測(ce)試(shi)（IPX1～IPX4防(fang)水(shui)等(deng)級(ji)試(shi)驗(yan)），以(yi)及(ji)相等(deng)效(xiao)的其他(ta)水(shui)試(shi)驗(yan)方(fang)法的專(zhuan)用檢測設備(bei)，是專(zhuan)業計(ji)量檢測機構(gou)和(he)生產、研(yan)發(fa)單位理(li)想(xiang)的試驗(yan)裝(zhuang)置(zhi)。

   本設(she)備(bei)禁(jin)止(zhi)：

易(yi)燃(ran)、爆炸、易揮(hui)發(fa)性(xing)物(wu)質試樣(yang)的試驗(yan)及(ji)儲存

腐蝕性(xing)物(wu)質試樣(yang)的試驗(yan)及(ji)儲存

生物(wu)試(shi)樣(yang)的試驗(yan)或(huo)儲存

強(qiang)電(dian)磁發(fa)射源試樣(yang)的試驗(yan)及(ji)儲存

1.2 性(xing)能(neng)：

1.2.1 測(ce)試(shi)環(huan)境條件(jian)：

GB/T 2421規(gui)定(ding)的標準(zhun)環(huan)境

溫(wen)度範(fan)圍(wei)：15℃～35℃（水(shui)溫(wen)與(yu)試驗(yan)時試樣(yang)的溫(wen)差(cha)不大於5℃）

相(xiang)對(dui)濕度：25%～75%R.H

大氣壓力(li)：86kPa~106kPa（860mbar~1060mbar）

安(an)裝(zhuang)場地要(yao)有水(shui)源

1.2.2 滿足(zu)標準(zhun)

GB 4208-2008/IEC 60529:2001 外(wai)殼(ke)防(fang)護(hu)等(deng)級(ji)（IP代(dai)碼(ma)）

GB 7000.1-2007/IEC 60598-1:2006 《燈具(ju)壹般(ban)anquan要(yao)求和試(shi)驗(yan)》

DIN 40050-9 道(dao)路車輛(liang) IP防(fang)護(hu)代(dai)碼(ma)

ISO 20653-2013 道路車輛(liang)-防(fang)護(hu)等(deng)級(ji)(IP代(dai)碼(ma))

GB/T 2423.38 電(dian)工電(dian)子(zi)產品基本環(huan)境試(shi)驗(yan)規(gui)程(cheng) 水(shui)試(shi)驗(yan)方(fang)法

GB/T 10485-2007 道路車輛(liang) 外(wai)部照明(ming)和(he)光(guang)信(xin)號裝(zhuang)置(zhi) 環(huan)境耐(nai)久(jiu)性(xing) 防(fang)水(shui)試(shi)驗(yan)

1.2.3 試(shi)驗(yan)方(fang)法：（如果(guo)被(bei)測樣(yang)品太(tai)大，不宜采(cai)用擺動管(guan)法試驗(yan)時，則使用手(shou)持(chi)灑(sa)水(shui)器法）

IPX1：垂(chui)直(zhi)滴(di)水(shui)試(shi)驗(yan)，按(an)試(shi)樣(yang)正常(chang)工作位置(zhi)擺放在(zai)以(yi)1 r/min的樣(yang)品臺(tai)上(shang)，樣(yang)品頂(ding)部至(zhi)滴(di)水(shui)口的距(ju)離(li)不大於200mm。滴(di)水(shui)量(liang)1mm/min （±0.5mm/min）。滴(di)水(shui)持(chi)續時間10min；

IPX2: 傾斜(xie) 15°滴水(shui)試(shi)驗(yan), 使試(shi)樣(yang)的壹個面與垂(chui)線(xian)成15°角(jiao),樣(yang)品頂(ding)部至(zhi)滴(di)水(shui)口的距(ju)離(li)不大於200mm。每試完(wan)壹個面後，換(huan)另(ling)壹個面，共四次(ci)。滴(di)水(shui)量(liang)3mm/min（±0.5mm/min）。滴(di)水(shui)持(chi)續時間4×2.5min（共10min）。

IPX3：水(shui)流(liu)量(liang)按(an)擺管(guan)的噴水(shui)孔數(shu)計(ji)算,每孔為(wei) 0.07 L/min。淋水(shui)時，擺管(guan)中點兩邊(bian)各(ge)60°弧(hu)段內(nei)的噴水(shui)孔的噴水(shui)噴(pen)向(xiang)樣(yang)品。被(bei)試樣(yang)品放(fang)在(zai)擺管(guan)半(ban)圓(yuan)中心，使其(qi)頂(ding)部到(dao)樣(yang)品噴(pen)水(shui)口的距(ju)離(li)不大於200mm，樣(yang)品臺(tai)不旋(xuan)轉。擺管(guan)沿垂(chui)線(xian)兩邊(bian)各(ge)擺動60°，共120°。每次擺動(2×120°)約(yue)4s；

IPX4：水(shui)流(liu)量(liang)按(an)擺管(guan)的噴水(shui)孔數(shu)計(ji)算,每孔為(wei) 0.07 L/min。淋水(shui)時，擺管(guan)中點兩邊(bian)各(ge)90°弧(hu)段內(nei)噴(pen)水(shui)孔的噴水(shui)噴(pen)向(xiang)樣(yang)品。被(bei)試樣(yang)品放(fang)在(zai)擺管(guan)半(ban)圓(yuan)中心，使其(qi)頂(ding)部到(dao)樣(yang)品噴(pen)水(shui)口的距(ju)離(li)不大於200mm，樣(yang)品臺(tai)不旋(xuan)轉。擺管(guan)沿垂(chui)兩(liang)邊(bian)各(ge)擺動180°，共約360°。每次擺動(2×360°) 約(yue)12s 。

1.3主要(yao)技(ji)術(shu)參(can)數(shu)

1、型(xing)   號：DMS-IPX

2、內(nei)箱尺(chi)寸：W1000×D1000×H1000 mm

3、外(wai)形尺(chi)寸：W1500×D1200×H2050 mm

壹)滴水(shui)試(shi)驗(yan)裝(zhuang)置(zhi)/ IPX1、IPX2

1、滴水(shui)槽：600×600×100；（長×寬(kuan)×高mm）；

2、降(jiang)水(shui)量(liang)：1～5mm/min；(±0.5mm/min)，可(ke)調(tiao)；

3、降(jiang)水(shui)面積：600×600 mm（0.36m²）；

4、滴(di)水(shui)孔徑(jing)：Φ0.4mm；

5、滴水(shui)孔距(ju)：20×20mm；

6、傾斜(xie) 15°滴水(shui)試(shi)驗(yan)（IPX2）：配SUS304不銹(xiu)鋼(gang)15°斜(xie)架(jia)；

7、供(gong)水(shui)壓(ya)力(li)：≥0.1Mpa；

8、滴水(shui)槽：安(an)裝(zhuang)於(yu)試驗(yan)箱頂(ding)部，高度不可(ke)調(tiao)；

9、滴(di)水(shui)量(liang)、水(shui)位控制(zhi)：IPX1滴水(shui)量(liang)1mm/min （+0.5mm/min），IPX2滴(di)水(shui)量(liang)3mm/min（+0.5mm/min），滴(di)水(shui)位高度由(you)電(dian)磁閥、流(liu)量(liang)計(ji)；

10、時間控制(zhi)器：可(ke)設(she)定(ding)試驗(yan)時間；

11、針孔防(fang)堵塞：采(cai)用壓縮(suo)空(kong)氣吹幹(gan)針(zhen)頭(tou)積水(shui)，防(fang)止(zhi)水(shui)漬(zi)堵塞針頭。

二(er))擺管(guan)淋雨試(shi)驗(yan)裝(zhuang)置(zhi)/ IPX3、IPX4

1、擺管(guan)半(ban)經：R400mm；

2、噴孔：Φ0.4mm，兩(liang)孔間距(ju)：50mm；

3、擺管(guan)擺幅(fu)：±180°（接近）、±120°、±90°、±60°、±30°(可(ke)調(tiao)，自(zi)動，任(ren)意角(jiao)度）；

4、擺管(guan)內(nei)徑(jing)：Φ16mm；

5、擺管(guan)擺動速(su)度：可(ke)調(tiao)(自(zi)動)；

6、試(shi)樣(yang)臺(tai)：變頻(pin)器傳動，轉盤直徑(jing)￠600mm，承重50kg，高度可(ke)手(shou)動升降（*大範圍(wei)200mm），轉速：1～100r/min可(ke)調(tiao)，無(wu)極(ji)調(tiao)速(su)；

7、流(liu)量(liang)：0～100L/H可(ke)調(tiao)；

8、時間控制(zhi)器：可(ke)設(she)定(ding)試驗(yan)時間；

9、擺管(guan)傳(chuan)動：伺(si)服(fu)電(dian)機；

10、配防(fang)水(shui)插(cha)座(zuo)：試樣(yang)通電(dian)。

備(bei)註：擺管(guan)噴(pen)孔配有適(shi)當的噴嘴(zui)和堵頭，可(ke)滿(man)足(zu)IPX3及(ji)IPX4標準(zhun)。

1.4 結(jie)構(gou)與材(cai)質：

材(cai)料為(wei)SUS304不銹(xiu)鋼(gang)，以(yi)及(ji)工業鋁(lv)材(cai)和上(shang)等(deng)銅制(zhi)成，上(shang)部試驗(yan)區下(xia)部機械(xie)室(shi)。

1.5 控制(zhi)系統

1、調節裝(zhuang)置(zhi)：擺管(guan)為(wei)伺(si)服(fu)電(dian)機傳(chuan)動，轉臺(tai)為(wei)進(jin)口變頻(pin)器控制(zhi)，PLC控制(zhi)，在觸(chu)摸(mo)屏(ping)控制(zhi)器（5.7〞彩屏(ping)）中直接設定(ding)相關參(can)數(shu)，在(zai)觸(chu)摸(mo)屏(ping)畫面中顯示擺動角(jiao)度，擺動速(su)度及(ji)轉盤轉速，試驗(yan)時間及負載(zai)通(tong)電(dian)時間等(deng)；

2、電(dian)器元件(jian)：進(jin)口或國內(nei)合(he)資(zi)公司產品。

3、主要(yao)配置：伺(si)服(fu)電(dian)機、PLC、觸(chu)摸(mo)屏(ping)、變頻(pin)器、增(zeng)壓(ya)水(shui)泵、過濾(lv)器等(deng)。
