GB31241電池擠(ji)壓(ya)試驗機(ji)符(fu)合(he)GB/T 18332.1-2009、GB/T 18332.2-2001、GB31241電池擠(ji)壓(ya)試驗機(ji)GB/Z 18333.1-2001、GB/Z 18333.2-2001

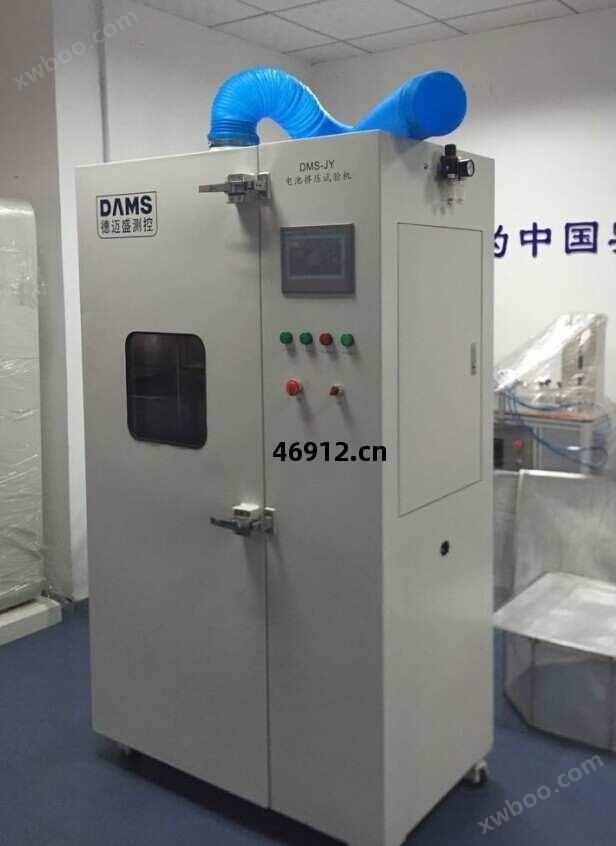

GB31241電池擠(ji)壓(ya)試驗機(ji)

9.2.產(chan)品型號(hao)：DMS-9981C

9.3.概(gai)述：

GB31241電(dian)池擠(ji)壓(ya)試驗機(ji)用於鎳氫(qing)電池、鋰電(dian)池的單體(ti)、模塊、電池組(zu)等(deng)各(ge)種(zhong)類型汽車動力(li)用途電(dian)池的擠(ji)壓(ya)試驗 。本試驗機(ji)依據QC/T 743-2006《電動汽車用鋰離(li)子(zi)蓄電(dian)池》QC/T 744-2006《電(dian)動汽車用金屬(shu)氫(qing)化物鎳蓄(xu)電(dian)池》模擬(ni)各(ge)類動力(li)鋰電(dian)池級在(zai)使(shi)用過程中，電池遭(zao)受擠(ji)壓(ya)的情(qing)形(xing)，人工呈現電(dian)池在(zai)遭(zao)受擠(ji)壓(ya)時(shi)可(ke)能出(chu)現的不同狀(zhuang)況。將(jiang)電池放(fang)在(zai)連個擠(ji)壓(ya)板之(zhi)間(jian)，液(ye)壓(ya)油(you)缸將(jiang)壓(ya)力(li)施加到(dao)被擠(ji)壓(ya)電池上(shang)，使(shi)電池的內(nei)部(bu)短路，當(dang)電池兩(liang)極(ji)之(zhi)間(jian)的電(dian)壓(ya)下(xia)降(jiang)到(dao)零(ling)或(huo)者(zhe)接(jie)近零(ling)時(shi)自(zi)動回位(wei)。或(huo)者(zhe)壓(ya)力(li)使(shi)電池變(bian)形(xing)到(dao)原尺(chi)寸的85%停留(liu)壹段(duan)時(shi)間(jian)，然(ran)後再壓(ya)到(dao)電池原(yuan)始(shi)尺(chi)寸的50%，而(er)後回位(wei)。兩(liang)種(zhong)模式(shi)試驗完(wan)成(cheng)以後根據標準判斷(duan)電池不起(qi)火、不爆炸(zha)為(wei)合格(ge)。

9.4.GB31241電(dian)池擠(ji)壓(ya)試驗機(ji)適用標準

電(dian)池擠(ji)壓(ya)試驗裝(zhuang)置符(fu)合(he)GB/T 18332.1-2009、GB/T 18332.2-2001、GB/Z 18333.1-2001、GB/Z 18333.2-2001、GB/T2900.11-1988 ID IEC60086-4：2000、SJ/T11169-1998或UL1642-2007、SJ/T11170-1998或UL2054-2005、GB 8897.4-2002、MH/T1020-2007或UN38.3、GB/T18287-2000、YD/T1268.1-2003、QB/T2502-2000、IEC62281-2004、QC/T 742-2006、QC/T743-2006、QC/T 744-2006等(deng)標準中(zhong)擠(ji)壓(ya)試驗的規(gui)定(ding)要(yao)求。

9.5.工作方式(shi)要求：

上(shang)述標準中(zhong)，對於擠(ji)壓(ya)試驗的規(gui)定(ding)要(yao)求略有(you)不同，電(dian)池擠(ji)壓(ya)試驗裝(zhuang)置需要(yao)滿(man)足(zu)以下(xia)全(quan)部(bu)的試(shi)驗要求：

1）施壓(ya)方式(shi)為(wei)液(ye)壓(ya)驅動方式(shi)，選用意大(da)利進(jin)口(kou)ATOS液(ye)壓(ya)缸（液(ye)壓(ya)缸直徑(jing)優(you)選(xuan)32mm）；

2）機(ji)臺有(you)、擠(ji)壓(ya)壓(ya)力(li)、電(dian)壓(ya)下(xia)降(jiang)、控(kong)制(zhi)釋(shi)放(fang)壓(ya)力(li)方式(shi)，

3）控(kong)制(zhi)系(xi)統：遠程或本地電腦控(kong)制(zhi)，數(shu)據準確，操作簡單；

4）雙(shuang)報表編(bian)輯(ji):

5）完(wan)全(quan)開放(fang)式(shi)使(shi)用者(zhe)編(bian)輯(ji)報表，供測(ce)試(shi)者(zhe)選(xuan)擇喜好的報表格式(shi)（測試(shi)程序新增內(nei)建EXCEL報表功能擴(kuo)展了以(yi)往單壹專(zhuan)業報表的格(ge)局(ju)）.

6） 各種(zhong)單位(wei)可(ke)相互轉換(huan)：

7） 各(ge)長(chang)度、力(li)量(liang)單位(wei)、顯(xian)示位(wei)數(shu)采(cai)用動態互換方式(shi)，力(li)量(liang)單位(wei)、Kg、N、KN、g、lb

8） 測(ce)試(shi)標準模塊化功能:

提供(gong)使(shi)用者(zhe)所需(xu)GB、ASTM、DIN、JIS、BS…等(deng)相應標準測(ce)試(shi)數(shu)據的範(fan)圍(wei)模塊；電池電(dian)壓(ya)采集(ji)系統，可(ke)采集(ji)試驗過程中電池的電(dian)壓(ya)變化情況(kuang)，並(bing)可(ke)設定當(dang)電壓(ya)為(wei)0時(shi)，停機(ji)。

9.6.GB31241電池擠(ji)壓(ya)試驗機(ji)主(zhu)要(yao)技術參(can)數(shu)與(yu)功(gong)能

9.6.1GB31241電(dian)池擠(ji)壓(ya)試驗機(ji)主(zhu)要(yao)技術參(can)數(shu)

9.6.2.擠(ji)壓(ya)力(li)值：1KN～850KN （可(ke)顯(xian)示；連續可(ke)調；可(ke)設定；調(tiao)節步(bu)長(chang)：a在(zai)kN為(wei)單位(wei)時(shi) 0.01 kN，b在(zai)N為(wei)單位(wei)時(shi) 1 N，c在(zai)kg為(wei)單位(wei)時(shi)0.1kg）；

9.6.3.力(li)值誤(wu)差：≤±1%；

9.6.4.單位(wei)切(qie)換(huan)： kg/N/Lb/KN；

9.6.5.擠(ji)壓(ya)行程：10～800mm；

9.6.6.擠(ji)壓(ya)速度：0.1~100mm/min(可(ke)調)；

9.6.7.位(wei)移(yi)分解度：1mm；

9.6.8.試驗動力(li)方式(shi)：伺服(fu)液(ye)壓(ya)系統驅動；

9.6.9.顯(xian)示：可(ke)顯(xian)示力(li)值  電(dian)壓(ya)  溫度 曲(qu)線(xian)

9.6.10.可(ke)測電(dian)池尺(chi)寸：*大可(ke)容納(na)W800×D800×H800mm樣品正(zheng)常使(shi)用；

9.8.擠(ji)壓(ya)裝(zhuang)置

9.8.1.擠(ji)壓(ya)裝(zhuang)置采用液(ye)壓(ya)驅動方式(shi)，選用定型的進(jin)口(kou)品牌伺服液(ye)壓(ya)缸（液(ye)壓(ya)缸直徑(jing)優(you)選(xuan)32mm）。

9.8.2.樣品支(zhi)撐(cheng)平(ping)臺由(you)電動螺旋升(sheng)降(jiang)機(ji)構驅(qu)動，並(bing)具備(bei)鎖定功(gong)能。根據樣品大(da)小(xiao)和夾(jia)持(chi)方式(shi)，平(ping)臺升(sheng)降(jiang)和鎖定可(ke)在(zai)擠(ji)壓(ya)試驗前設定。

液(ye)壓(ya)杠活(huo)塞(sai)與(yu)樣品（可(ke)調節(jie)）之間(jian)的相對行程不小(xiao)於200mm。

9.8.3.提供(gong)圓柱(zhu)型夾(jia)具和方型夾(jia)具，可(ke)以夾(jia)持(chi)各種(zhong)型號(hao)及(ji)規(gui)格(ge)的試(shi)驗電池。

9.8.4.擠(ji)壓(ya)工作面裝(zhuang)有(you)可(ke)拆卸厚木(mu)板。

9.9.電(dian)氣控(kong)制(zhi)要(yao)求

9.9.1控(kong)制(zhi)要(yao)求

9.9.1.1本裝(zhuang)置采用遠程和現場(chang)兩(liang)種(zhong)相對獨立的控(kong)制(zhi)方式(shi)，遠程控(kong)制(zhi)由(you)PLC完(wan)成(cheng)，WIFI數(shu)據傳(chuan)輸。

遠程控(kong)制(zhi)部(bu)分(fen)采(cai)用遙控(kong)器(qi)或(huo)者(zhe)電(dian)腦控(kong)制(zhi)，可(ke)以實(shi)現壓(ya)力(li)值和保持時(shi)間(jian)的自(zi)動設定、箱(xiang)內(nei)壓(ya)力(li)、擠(ji)壓(ya)釋放(fang)動作、排(pai)氣風扇(shan)手(shou)動控(kong)制(zhi)、自(zi)動聲光(guang)報警和自(zi)動排(pai)煙(yan)等(deng)方面的自(zi)動監(jian)控(kong)和/或顯(xian)示功(gong)能；

現場(chang)控(kong)制(zhi)采(cai)用傳(chuan)統低(di)壓(ya)電氣控(kong)制(zhi)，作(zuo)為(wei)PLC已設定參(can)數(shu)的輔(fu)助(zhu)控(kong)制(zhi)功(gong)能，可(ke)以實(shi)現壓(ya)力(li)值設定、擠(ji)壓(ya)釋放(fang)動作、手動排(pai)煙(yan)等(deng)現場(chang)操作功(gong)能。

9.9.1.2.對於傳(chuan)動部分的行(xing)程驅動，都應提供(gong)限位(wei)開關保護功(gong)能。

9.9.1.3.擠(ji)壓(ya)工作腔(qiang)內(nei)試(shi)樣發(fa)生爆炸(zha)時(shi)，自(zi)動啟動排(pai)煙(yan)功能和打開進(jin)氣口。（配合(he)箱(xiang)體(ti)使(shi)用）

9.9.1.4人機(ji)交(jiao)互界面選(xuan)用7寸彩色液(ye)晶觸摸屏。

9.10.電氣anquan

系統具有(you)自(zi)我保護系(xi)統(含(han)停電、過壓(ya)、過熱(re)、等(deng)anquan保護；設備自(zi)身的過壓(ya)、過流(liu)等(deng)保護；由(you)於(yu)測試人(ren)員的誤(wu)操作(zuo)引起(qi)的短(duan)路、電(dian)池電(dian)極(ji)正(zheng)反(fan)接錯等(deng)的保護)

9.11.安(an)裝(zhuang)要(yao)求

  需要(yao)提供(gong)排(pai)氣煙道(dao)，具體(ti)要求參照(zhao)設備煙(yan)道接(jie)口(kou)和場(chang)地結構設計。

9.12.標準配置：

01.擠(ji)壓(ya)主(zhu)機(ji)                                  1套(tao)；

02.主(zhu)機(ji)防護(hu)箱(xiang)                                1套(tao)；

03.聯想(xiang)Thinkpad—E40電腦                    1套(tao)；

04.佳能Canon—ip1880彩(cai)色(se)噴(pen)墨(mo)打印機(ji)          1套(tao);

05.智能監(jian)控(kong)攝像系統                          1
