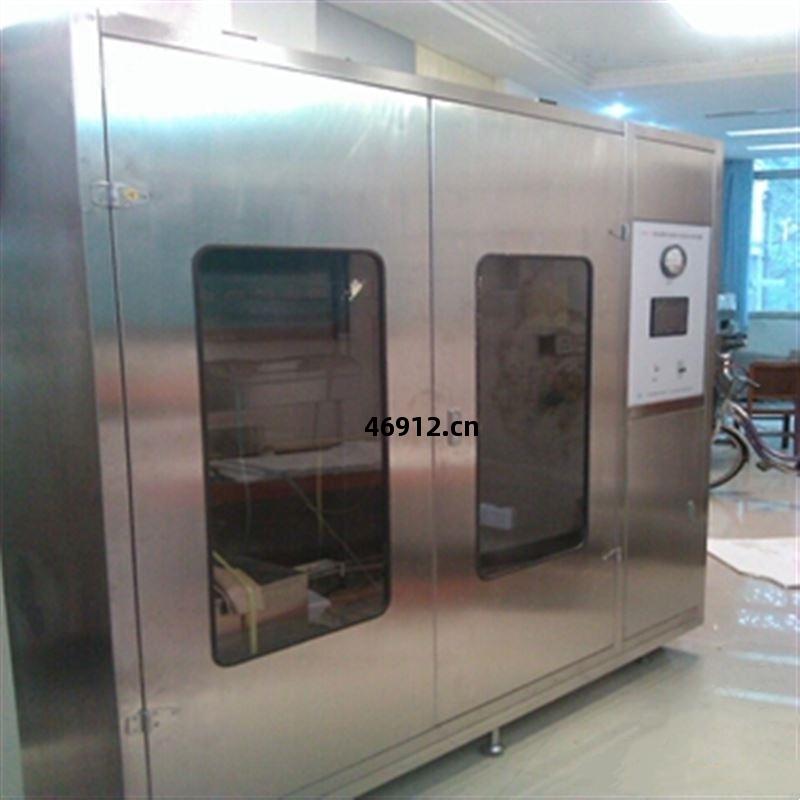

吸油煙機油脂(zhi)分(fen)離(li)度(du)試驗裝(zhuang)置依(yi)據 GB_17713-2011 附(fu)錄 E 相關(guan)要求(qiu)，適(shi)用於(yu)測(ce)試(shi)吸油煙機的(de)油脂(zhi)分(fen) 離(li)度(du)性能(neng)。 油脂(zhi)量(liang)與油煙氣(qi)體中(zhong)所(suo)含(han)油脂(zhi)量(liang)之比，即油脂(zhi)分(fen)離(li)度(du)。試驗裝(zhuang)置為 模擬(ni)廚房的(de)環境(jing)，分(fen)別由(you)主(zhu)箱體、、獨(du)立(li)過濾(lv)器和輔助風(feng)機 組(zu)吸(xi)油煙機油脂(zhi)分(fen)離(li)度(du)試驗裝(zhuang)置

 壹(yi)、吸油煙機油脂(zhi)分(fen)離(li)度(du)試驗裝(zhuang)置設(she)備簡(jian)介(jie)：
吸油煙機油脂(zhi)分(fen)離(li)度(du)試驗裝(zhuang)置依(yi)據 GB_17713-2011 附(fu)錄 E 相關(guan)要求(qiu)，適(shi)用於(yu)測(ce)試(shi)吸油煙機的(de)油脂(zhi)分(fen) 離(li)度(du)性能(neng)。 吸(xi)油煙機分(fen)離(li)油脂(zhi)量(liang)與油煙氣(qi)體中(zhong)所(suo)含(han)油脂(zhi)量(liang)之比，即油脂(zhi)分(fen)離(li)度(du)。試驗裝(zhuang)置為 模擬(ni)廚房的(de)環境(jing)，分(fen)別由(you)主(zhu)箱體、滴(di)液系統(tong)、溫控(kong)系統(tong)、獨(du)立(li)過(guo)濾器和輔助風(feng)機 組(zu)成。其(qi)中(zhong)主(zhu)箱體由(you)均(jun)衡室(shi)和油煙發(fa)生室上(shang)下兩部(bu)分(fen)組(zu)成。設(she)備采(cai)用全不(bu)銹鋼制 造，外形(xing)美觀大方，內(nei)部(bu)布置合理。主(zhu)要測(ce)控(kong)儀(yi)表閥門(men)采用進(jin)口(kou)產(chan)品(pin)。PLC+觸摸 屏(ping)人機交互界(jie)面操(cao)作簡(jian)便(bian)、全(quan)觸(chu)控(kong)操(cao)作，可自動(dong)設(she)定試(shi)驗條(tiao)件，試驗過(guo)程由程(cheng)控(kong) 器自(zi)動(dong)控(kong)制運行(xing)，PLC 內部(bu)程式可以根(gen)據測(ce)試(shi)數據自(zi)動(dong)計算(suan)測(ce)試(shi)結果(guo)。

二、吸油煙機油脂(zhi)分(fen)離(li)度(du)試驗裝(zhuang)置主(zhu)要技(ji)術(shu)性能(neng)指(zhi)標(biao)：
1．用    途(tu)：主(zhu)要用於(yu)吸(xi)油煙機油脂(zhi)分(fen)離(li)度(du)試驗。
2．設(she)計依(yi)據：GB_17713-2011《吸(xi)油煙機》；
3．測(ce)試(shi)原(yuan)理：GB_17713-2011附(fu)錄E相關(guan)要求(qiu)；
4.   測(ce)試(shi)機型和規(gui)格(ge)： 機型：頂出風(feng)吸油煙機;
5.   抽(chou)油煙機規(gui)格(ge)（mm）：1400（L）×800（W）×700（H）以(yi)內(nei) ; 5．試(shi)驗用油：20℃時粘度(du)為70mm2/s±10 mm2/s 的(de)玉(yu)米(mi)油。
6．樣機電(dian)源(yuan)：單(dan)相 AC 50～300V，50Hz，容量(liang) 1kW。
7．測(ce)試(shi)工位(wei)：單(dan)工(gong)位(wei)。
8．溫控(kong)精度(du)：距鍋(guo)底(di)邊(bian)40mm 處的(de)溫度(du)始終保持在 290℃±10℃。
9．滴(di)液速度(du)：全部(bu)液體需在 30min±15s 內(nei)勻(yun)速滴(di)完。
10．測(ce)量(liang)參數：吸(xi)油煙機油脂(zhi)分(fen)離(li)度(du)。
11．控(kong)制參數(shu)：自(zi)動(dong)測(ce)試(shi)狀態各工作(zuo)流(liu)程符合標準(zhun)要求(qiu)。
12．電(dian)源(yuan)容量(liang)：單(dan)相220V＋N＋G，3KVA/50Hz。
13．氣(qi)  源(yuan)：壓縮空氣(qi)0.4～0.6Mpa。
14．外形(xing)尺(chi)寸：2000W×1000D×2650H。

三(san)、測(ce)試(shi)原(yuan)理及(ji)布局(ju)

本方案(an)采(cai)用吹風(feng)式測(ce)試(shi)模式，根(gen)據設(she)定風(feng)量自(zi)動(dong)開啟(qi)噴(pen)嘴(zui)組(zu)合，通(tong)過(guo)變(bian)頻(pin)器(qi)無(wu)極(ji)調(tiao)節(jie)輔(fu)助風(feng)機的(de)頻(pin)率(lv)來(lai)控(kong)制風(feng)量；風(feng)室中(zhong)間(jian)由均流(liu)孔板(ban)、噴(pen)嘴(zui)、啟動(dong)執行(xing)機構(gou)及(ji)噴嘴板(ban)構(gou)成。本系統(tong)通(tong)過(guo)測(ce)量(liang)噴嘴前後(hou)壓差自(zi)動(dong)計算(suan)風(feng)機風(feng)量。本設(she)備運(yun)行(xing)時，開啟(qi)新(xin)風(feng)機性(xing)能(neng)試(shi)驗裝(zhuang)置，通(tong)過(guo)控(kong)制風(feng)室噴(pen)嘴開(kai)合組(zu)合以及(ji)變(bian)頻(pin)裝(zhuang)置電流(liu)頻(pin)率(lv)來(lai)控(kong)制輔助(zhu)風(feng)機的(de)風(feng)量，通(tong)過(guo)高(gao)精(jing)度(du)微壓計測(ce)量(liang)對應風(feng)量下(xia)的靜壓，從(cong)而(er)得(de)到(dao)被測(ce)風(feng)機風(feng)量和風(feng)壓的對(dui)應數(shu)據(ju)。
