滿(man)足GB/T20234.1-2015《電(dian)動汽(qi)車(che)傳導(dao)充電(dian)用連(lian)接裝置 第1部分：通用要(yao)求》第6.2.10.4章節 。 按(an)照GB/T11918.1-2014《工(gong)業用(yong)插頭插座(zuo)和耦(ou)合器 第1部分：通用要(yao)求》第24章 機械(xie)強(qiang)度，第24.4章 不可(ke)拆(chai)線電(dian)器附件的(de)進(jin)行(xing)彎(wan)曲(qu)試驗，請見該標準表(biao)16 重(zhong)物施(shi)加(jia)的(de)力(li)及圖9所(suo)示(shi) 彎(wan)曲(qu)試驗裝置。

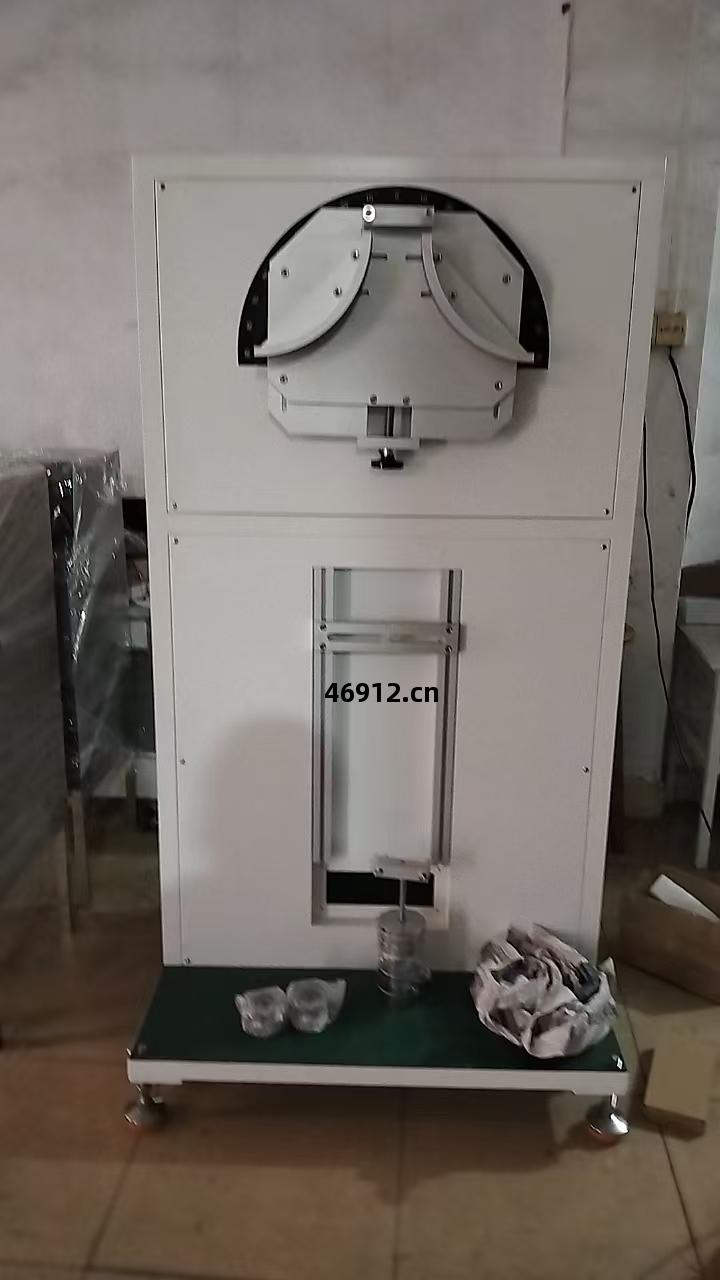

壹、產(chan)品概述(shu)：適用(yong)於(yu)不可(ke)拆(chai)卸電(dian)器附件、線纜(lan)進(jin)行(xing)彎(wan)曲(qu)試驗。將試樣(yang)固(gu)定在夾(jia)具上(shang)，加(jia)壹定荷(he)重(zhong)，試驗時夾(jia)具左(zuo)右動。經(jing)壹定次(ci)數(shu)後，檢(jian)視其(qi)斷線率(lv)，或至無(wu)法(fa)通電(dian)時，查(zha)看其(qi)總計擺(bai)動次(ci)數(shu)。本機(ji)能自(zi)動計(ji)數(shu)，試料(liao)彎(wan)折(zhe)至無(wu)法(fa)通電(dian)時，儀(yi)器自動停(ting)止(zhi)工作。

二(er)、符(fu)合標準：

滿(man)足GB/T20234.1-2015《電(dian)動汽(qi)車(che)傳導(dao)充電(dian)用連(lian)接裝置 第1部分：通用要(yao)求》第6.2.10.4章節 。

按(an)照GB/T11918.1-2014《工(gong)業用(yong)插頭插座(zuo)和耦(ou)合器 第1部分：通用要(yao)求》第24章 機械(xie)強(qiang)度，第24.4章 不可(ke)拆(chai)線電(dian)器附件的(de)進(jin)行(xing)彎(wan)曲(qu)試驗，請見該標準表(biao)16 重(zhong)物施(shi)加(jia)的(de)力(li)及圖9所(suo)示(shi) 彎(wan)曲(qu)試驗裝置。

IEC 62196-1:2014

Plugs, socket-outlets, vehicle connectors and vehicle inlets - Conductive charging of electric vehicles - Part 1: General requirements 第26.4章節 Non-rewirable accessories 圖14所(suo)示(shi) Apparatus for flexing test.

三、技(ji)術(shu)參(can)數(shu)

1、動力(li)總成：伺服(fu)電(dian)機+渦輪(lun)減速箱(xiang)帶動；

2、控制系(xi)統(tong)：7寸人(ren)機(ji)界面（真彩液(ye)晶觸(chu)摸(mo)屏）、西門子(zi)（PLC）屏幕設定(ding)和顯(xian)示(shi)資料(liao)：參(can)數(shu)監(jian)控、角度設(she)定、速度預調(tiao)、計數(shu)設定(ding)、報(bao)警指示(shi)和字(zi)符(fu)提(ti)示(shi)等；

3、試驗工位(wei)：單(dan)工(gong)位 ；

4、試驗速率(lv)：MAX可設置和智(zhi)能調(tiao)節（5～60次(ci)/分(fen)(r.p.m)(壹個(ge)來回(hui)算壹次(ci))；

5、旋轉角度：可(ke)設置和智(zhi)能調(tiao)節（左(zuo)右角度5~180度試驗角度可(ke)預置）；

6、計數(shu)器：0～9999999次(ci)可(ke)預置，有(you)停(ting)電(dian)記(ji)憶(yi)功能；

7、砝碼重(zhong)量：配(pei)置的砝(fa)碼 20N 1個(ge)，25N 2個(ge)，50N 1個(ge)，可(ke)組(zu)合成(cheng)（20N，25N，50N，75N，100N）；

8、可接入負(fu)載(zai)；

9、防(fang)擺(bai)桿加(jia)導(dao)向輪(lun)

10、測試線纜(lan)範圍：線纜(lan)外(wai)徑10~85mm；

11、外(wai)部(bu)帶指針(zhen)顯(xian)示(shi)彎(wan)曲(qu)角度；

12、檢(jian)測斷線功能：信(xin)號斷線檢(jian)測3通道(dao)，負(fu)載(zai)斷線檢(jian)測1通道(dao)；

13、弧形(xing)導(dao)板(ban): R80 R120  R200；

14外(wai)形(xing)尺(chi)寸(cun)：約W950＊D750＊H1600mm；

15、電(dian)源電(dian)壓：AC220V±5%、50Hz10A。
