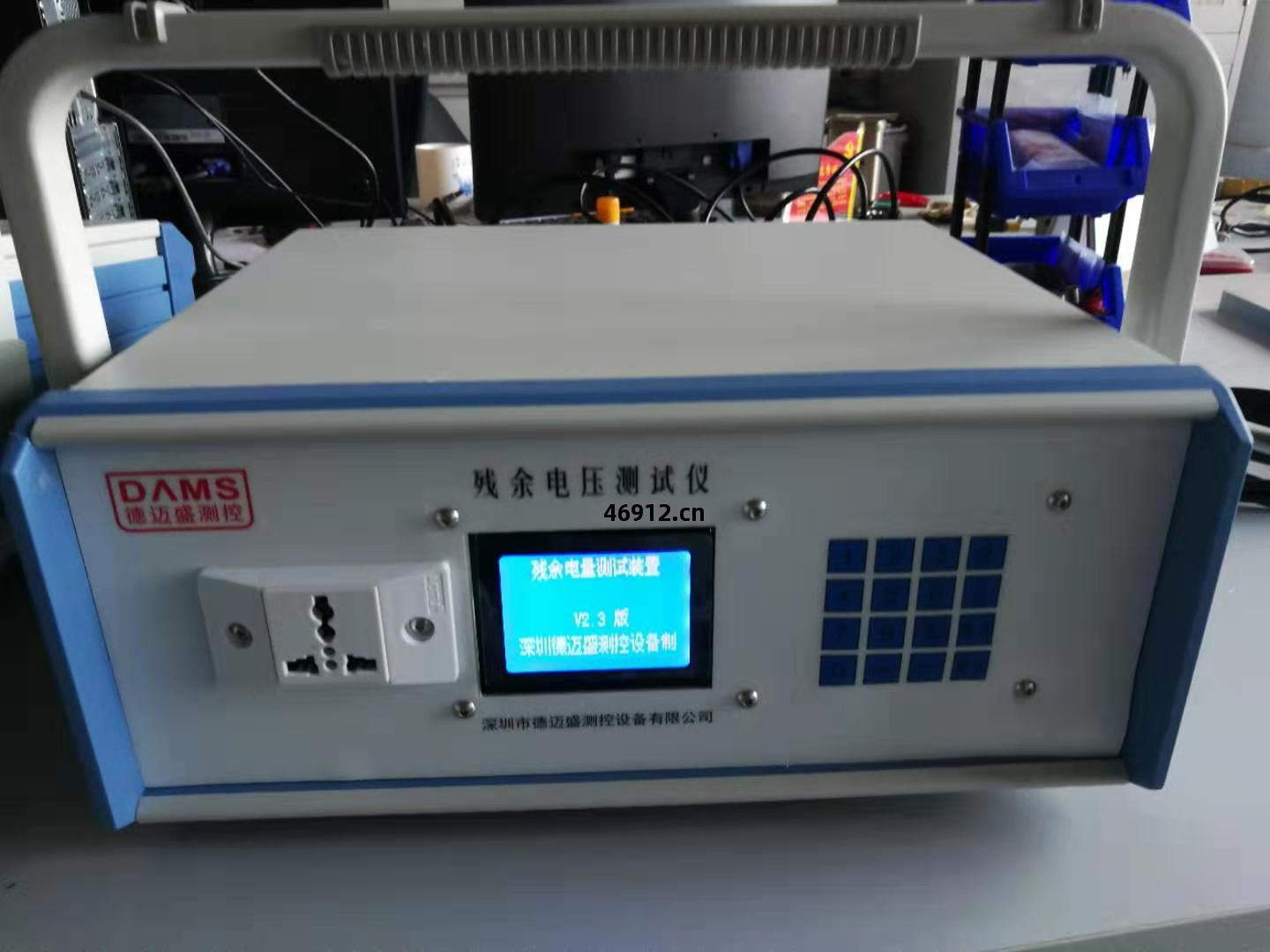

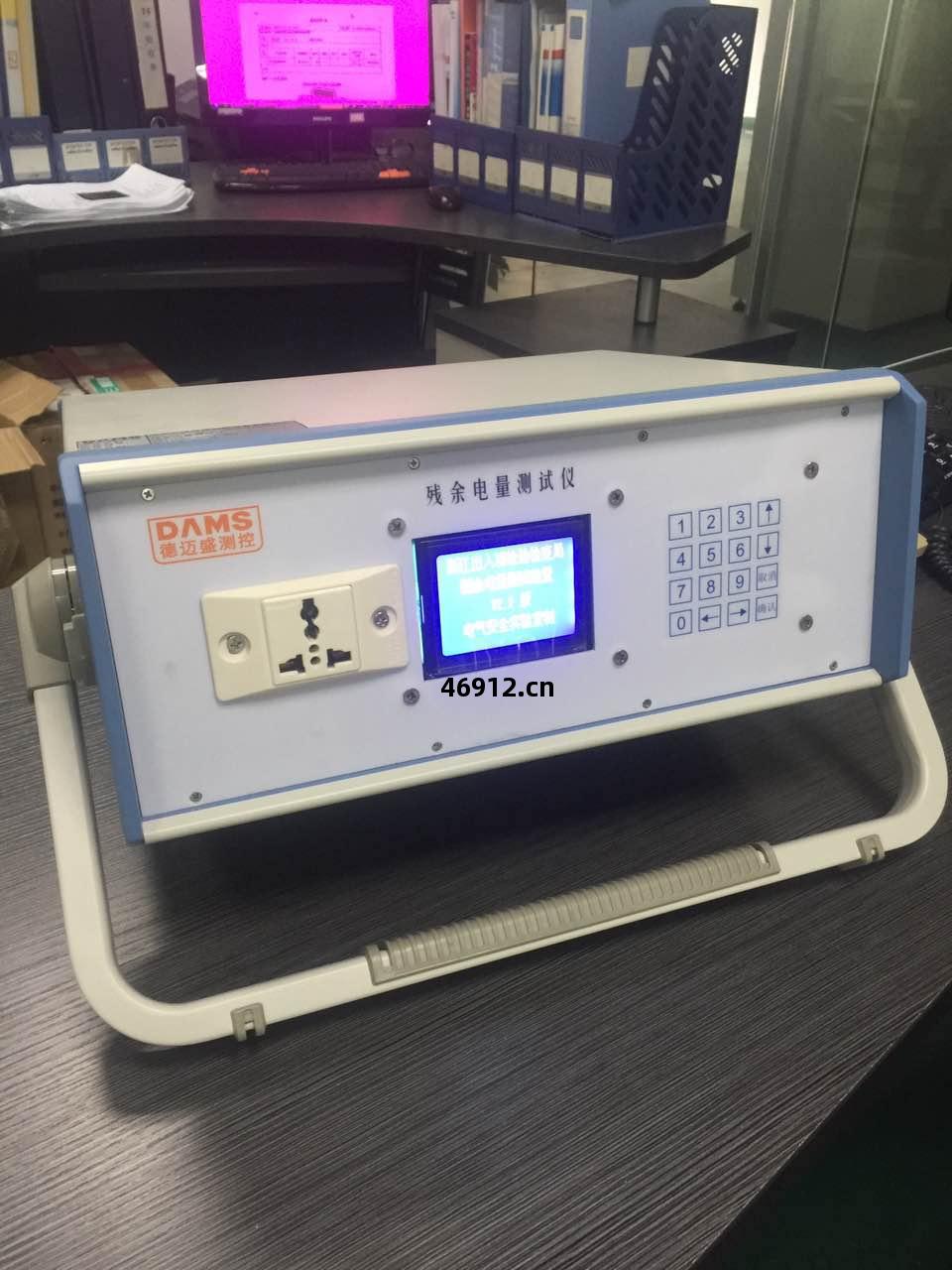

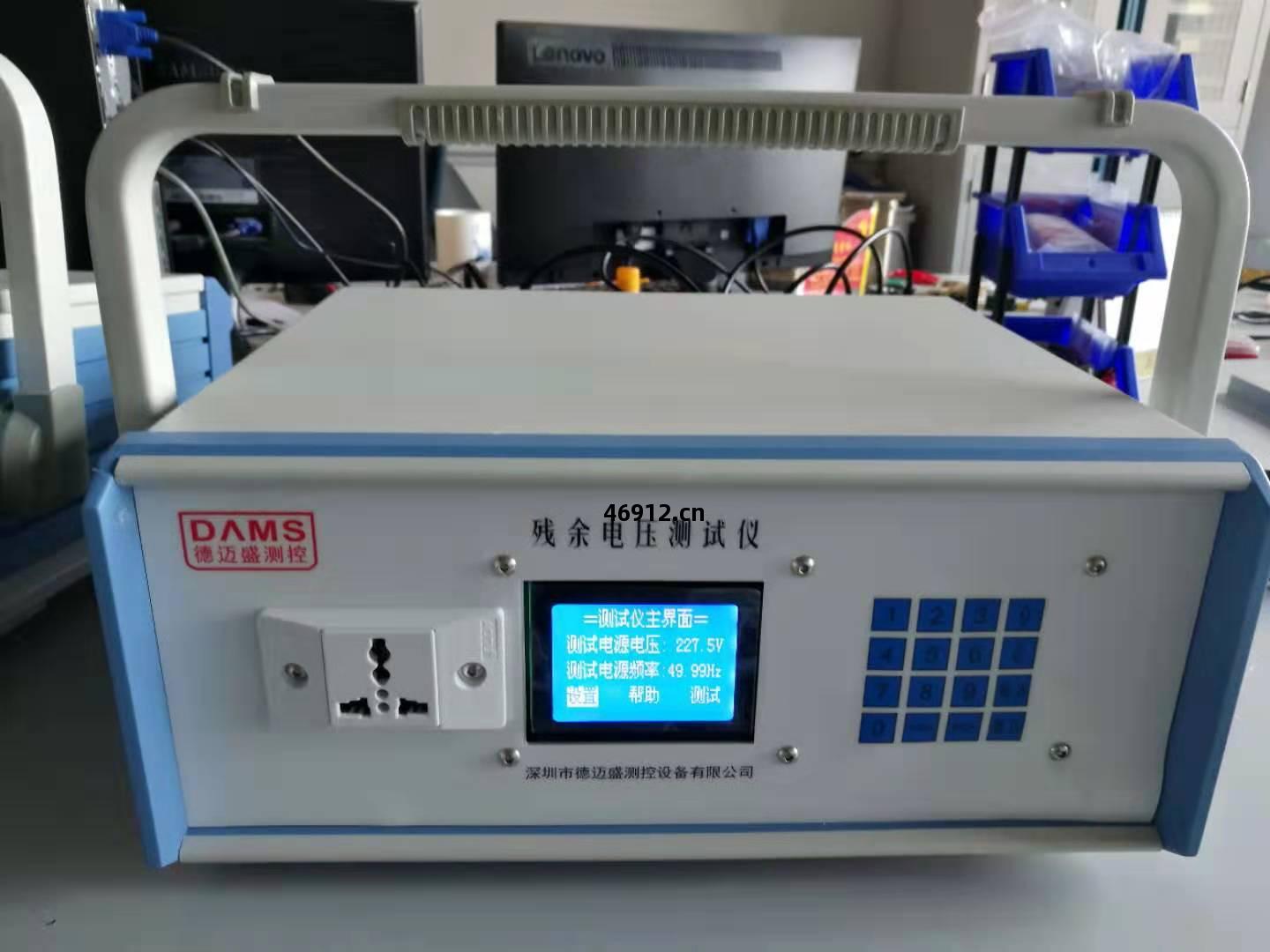

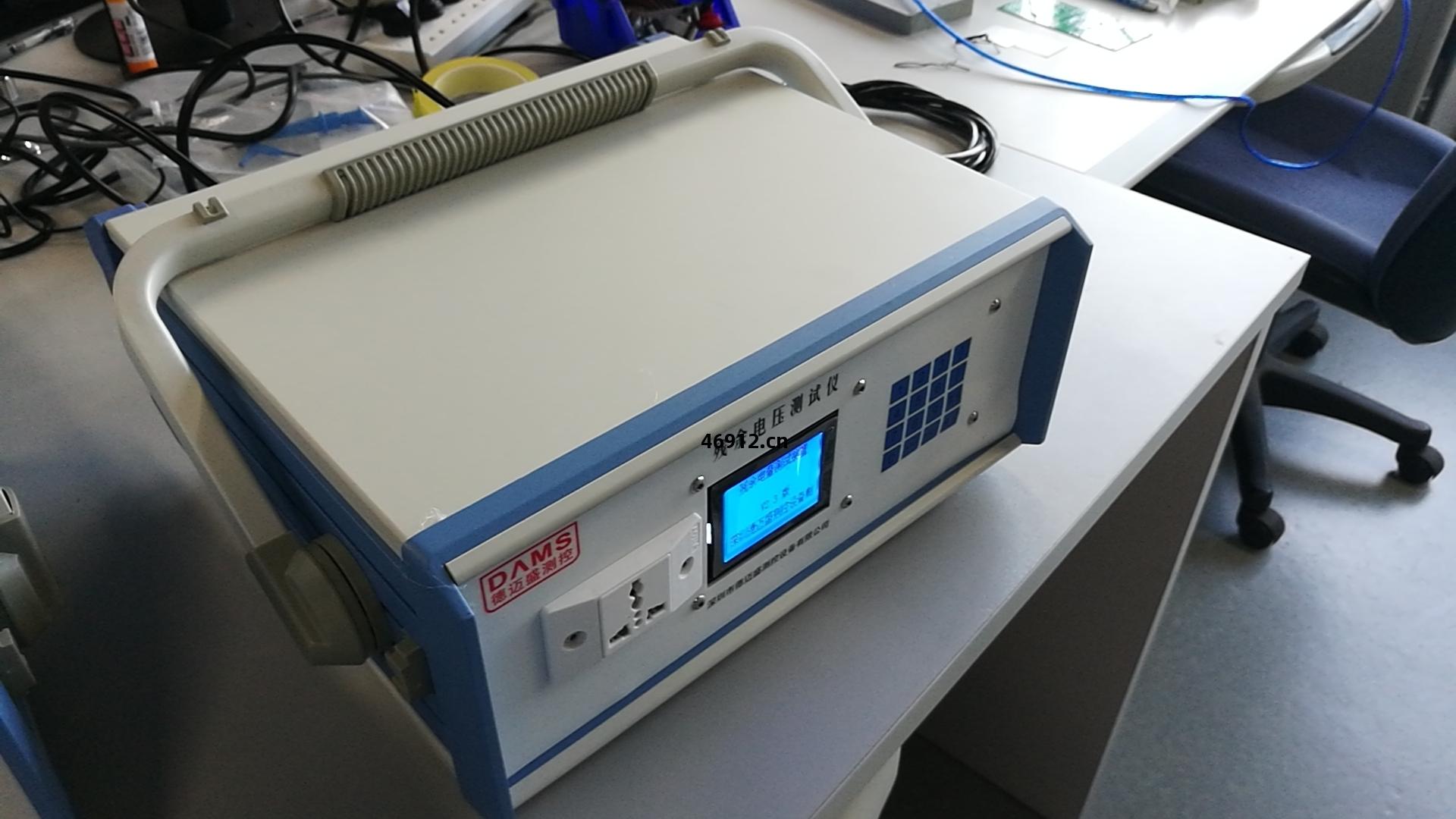

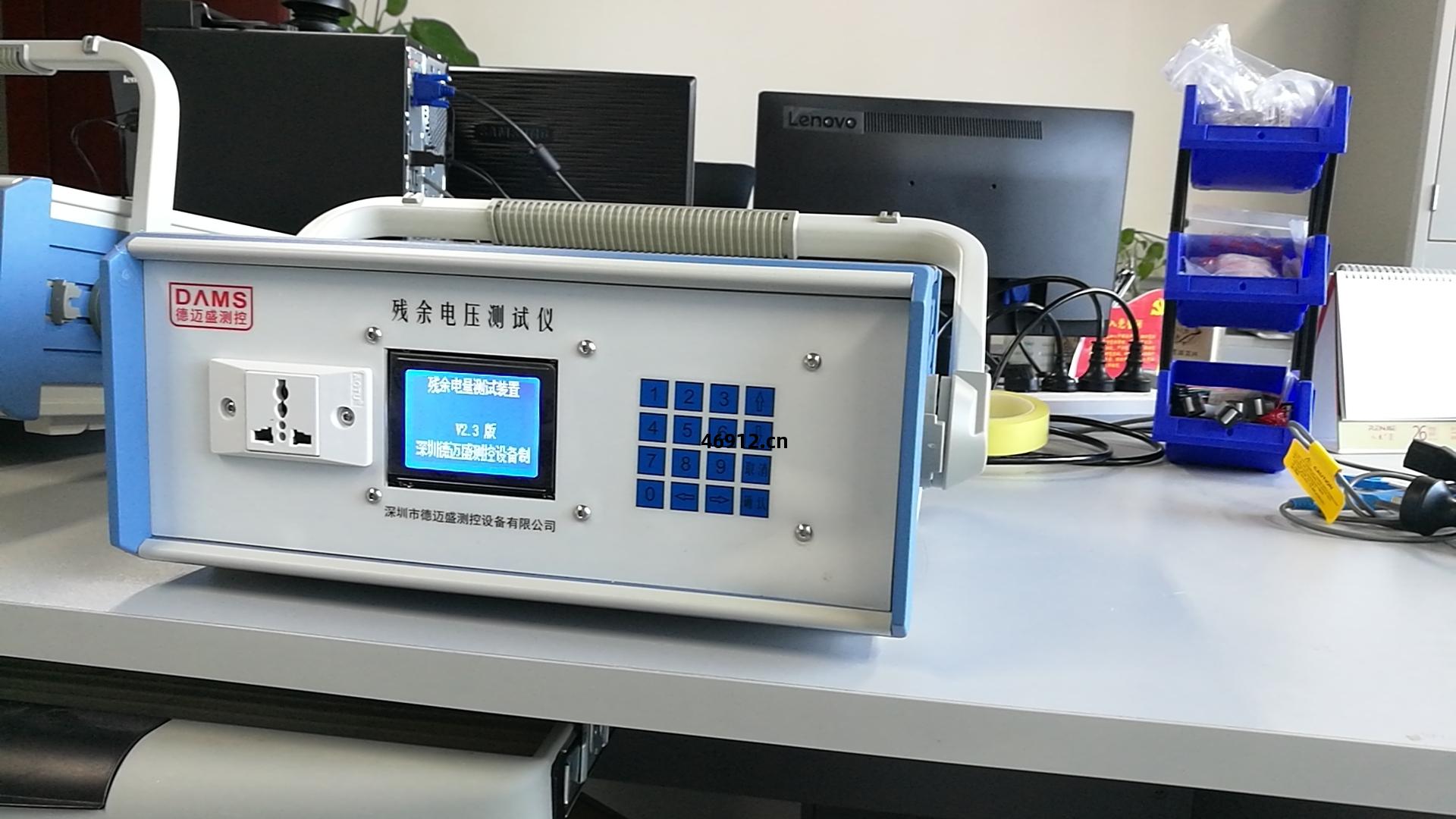

殘余(yu)電(dian)壓測試儀(yi)是根(gen)據國標(biao)4706.1以及IEC的有(you)關(guan)標(biao)準的要求設計(ji)制造(zao)，用於測試各(ge)種低壓(ya)電(dian)器(qi)、家用電(dian)器(qi)在(zai)工(gong)作(zuo)結(jie)束後電(dian)壓端子上的(de)殘余(yu)電(dian)壓。儀(yi)器(qi)廣(guang)泛(fan)適(shi)用於的(de)生(sheng)產廠(chang)以(yi)及(ji)科(ke)研和(he)質(zhi)檢部(bu)。

壹(yi) 、概(gai)述：

     殘余(yu)電(dian)壓測量(liang)儀(yi)是根(gen)據國標(biao)4706.1以(yi)及(ji)IEC的(de)有(you)關(guan)標(biao)準的要求設計(ji)制造(zao)，用於測試各(ge)種低壓(ya)電(dian)器(qi)、家用電(dian)器(qi)在(zai)工(gong)作(zuo)結(jie)束後電(dian)壓端子上的(de)殘余(yu)電(dian)壓。儀(yi)器(qi)廣(guang)泛(fan)適(shi)用於的(de)生(sheng)產廠(chang)以(yi)及(ji)科(ke)研和(he)質(zhi)檢部(bu)

二(er)、 主(zhu)要技術(shu)參(can)數(shu)：

1、工(gong)作(zuo)電(dian)源(yuan) AC220V 50Hz

2、工(gong)作(zuo)環(huan)境 空(kong)氣溫(wen)度(du)≤ 40 +℃相(xiang)對(dui)濕(shi)度(du) ≤ 90 % 無(wu)腐(fu)蝕(shi)性(xing)氣體(ti)的(de)場(chang)所

3、交(jiao)流(liu)輸出電(dian)壓 ： 95V – 130V；190V – 250V ， ± 1% ，二(er)檔

4、交(jiao)流(liu)輸出電(dian)流 ： 5 A（短(duan)時(shi)10A）

5、定時(shi)器(qi)範(fan)圍(wei)： 10 ms – 60.00 s

6、殘余(yu)電(dian)壓檢測： 0.1 – 320V 精(jing)度(du)如(ru)下

電(dian)源(yuan)電(dian)壓表：±1.5V

殘余(yu)電(dian)壓表：量(liang)程(cheng)0~80V ： ±0.5V

量(liang)程(cheng)0~320V： ±2.0V

殘余(yu)電(dian)壓測試結(jie)果(guo)的綜(zong)合(he)精(jing)度(du)（考慮相(xiang)角斷(duan)開、延時(shi)偏差(cha)和(he)電(dian)源(yuan)波(bo)形(xing)）

量(liang)程(cheng)0~80V ： ±2.0V

量(liang)程(cheng)0~320V： ±4.0V

註(zhu)：該測試精(jing)度(du)僅(jin)在(zai)峰值斷(duan)開時(shi)評定的結(jie)果(guo)，其他相(xiang)角斷(duan)開的綜(zong)合(he)不(bu)確定度(du)可(ke)能(neng)會更大(da)。

面板(ban)布局說(shuo)明(ming)：

1、交(jiao)流(liu)電(dian)壓表，指示被測電(dian)器(qi)的(de)運(yun)行(xing)電(dian)壓。電(dian)壓表有220V/110V兩檔。(該電(dian)壓表為真(zhen)有效(xiao)值(zhi)交(jiao)流電(dian)壓表)。

2、時(shi)間繼(ji)電(dian)器(qi)，設(she)定被測電(dian)器(qi)運(yun)行(xing)停(ting)止(zhi)到(dao)測試之間的(de)間歇(xie)時(shi)間。通常設定為1秒(miao)。

3、殘余(yu)電(dian)壓表，指示被測電(dian)器(qi)運(yun)行(xing)停(ting)止(zhi)後的(de)殘余(yu)電(dian)壓。

4、運(yun)行(xing)電(dian)壓輸出端子：不方便(bian)使用電(dian)源(yuan)輸出插座的(de)電(dian)器(qi)可(ke)在(zai)這裏輸出運行電(dian)壓。

5、電(dian)源(yuan)開關(guan)

6、電(dian)壓檔位開關(guan)。

7、升電(dian)壓按鈕。

8、降(jiang)電(dian)壓按鈕。

9、運(yun)行(xing)指示燈(deng)： 按(an)下啟動(dong)按(an)鈕時(shi)，電(dian)源(yuan)輸出插座上有(you)運(yun)行電(dian)壓輸出，這時(shi)該指示燈(deng)亮。

10、測試指示燈(deng)：按下測試按(an)鈕時(shi)，運行(xing)電(dian)壓輸出停止(zhi)輸出，進入(ru)間(jian)歇(xie)和(he)殘余(yu)電(dian)壓測試狀(zhuang)態，這時(shi)測試指示燈(deng)亮。

11、鎖(suo)定指示燈(deng)：殘余(yu)電(dian)壓測試完(wan)成(cheng)，殘余(yu)電(dian)壓表讀數(shu)巳鎖(suo)定，該

指示燈(deng)亮。

12、啟動(dong)按(an)鈕：給(gei)被測試電(dian)器(qi)施(shi)加運(yun)行(xing)電(dian)壓。

13、測試按(an)鈕：開始(shi)殘余(yu)電(dian)壓測試。

14、清(qing)除(chu)按鈕：使儀(yi)器(qi)回復(fu)起始(shi)狀(zhuang)態。

15、電(dian)源(yuan)輸出插座。

四(si)、使用操(cao)作(zuo)步驟(zhou)：

1、在(zai)測試之前，先(xian)把被測試電(dian)器(qi)連(lian)接到(dao)運行(xing)電(dian)壓輸出插座或(huo)端(duan)子上。

2、根(gen)據電(dian)器(qi)所需的運行(xing)電(dian)壓，設置(zhi)好電(dian)壓檔位開關(guan)住(zhu)置(zhi)。接通電(dian)源(yuan)，通過調整電(dian)壓升、電(dian)壓降按鈕(niu)，把運(yun)行(xing)電(dian)壓調好。

3、按(an)下啟動(dong)開關(guan)，＂運行＂燈(deng)亮。讓(rang)被測電(dian)器(qi)運(yun)行(xing)壹(yi)段(duan)適當(dang)的(de)時(shi)間。

4、按(an)下測試開關(guan)，＂測試＂燈(deng)亮。設定間歇(xie)時(shi)間的(de)繼(ji)電(dian)器(qi)計(ji)時(shi)，到設(she)定時(shi)間後，開始(shi)殘余(yu)電(dian)壓測試程(cheng)序(xu)並自(zi)動(dong)把讀(du)數(shu)鎖(suo)定，這時(shi)＂測試＂燈(deng)滅，＂鎖(suo)定＂燈(deng)亮。

5、記錄數據。清(qing)除(chu)按鈕，使儀(yi)器(qi)回復(fu)起始(shi)狀(zhuang)態，為下壹(yi)次試驗(yan)做好準備(bei)。

五(wu)、註(zhu)意(yi)事項(xiang)：

1、儀(yi)器(qi)使用時(shi)應有(you)良(liang)好接地。

2、在(zai)接通電(dian)源(yuan)瞬(shun)間有(you)較大沖(chong)擊(ji)電(dian)流，必須(xu)為儀(yi)器(qi)提(ti)供足夠(gou)的(de)電(dian)源(yuan)容量(liang)，以(yi)免(mian)起動(dong)時(shi)跳閘(zha)。
